Согласование режимов IEEE


ПУ в стандарте IEEE 1284 обычно не требуют от контроллера реализации всех предусмотренных этим стандартом режимов. Для определения режимов и мето­дов управления конкретным устройством стандарт предусматривает последо­вательность согласования (negotiation sequence). Последовательность построена так, что старые устройства, не поддерживающие IEEE 1284, на нее не ответят, и контроллер останется в стандартном режиме. Периферия IEEE 1284 может со­общить о своих возможностях, и контроллер установит режим, удовлетворяющий и хост, и ПУ.

Во время фазы согласования контроллер выставляет на линии данных байт расширяемости (extensi bi 1 i ty byte), запрашивая подтверждение на перевод интерфейса в требуемый режим или прием идентификатора ПУ (табл. 1.9). Иден­тификатор передается контроллеру в запрошенном режиме (любой режим обрат­ного канала, кроме ЕРР). ПУ использует сигнал Xflag (Select в терминах SPP) для подтверждения запрошенного режима обратного канала, кроме полубайтного, который поддерживается всеми устройствами IEEE 1284. Бит Extensibility Link request послужит для определения дополнительных режимов в будущих расширениях стандарта.

1.3. Стандарт IEEE 1284

37

Таблица 1.9. Биты в байте расширяемости

Бит   Описание

Допустимые комбинации бит [7:0]

7         Request Extensibility Link — зарезервирован           1000 0000

6         Запрос режима ЕРР                                                   0100 0000

5         Запрос режима ЕСР с RLE                                         00110000

4         Запрос режима ЕСР без RLE                                     00010000

3         Зарезервировано                                                        00001000

2          Запрос идентификатора устройства с ответом в режиме:



полубайтный                                                                0000 0100

байтный                                                                        0000 0101

ЕСР 6e3 RLE                                                                00010100


ЕСРсRLE                                                                      00110100

1      Зарезервировано                                                             0000 0010 .

0      Запрос полубайтного режима                                        0000 0001

попе Запрос байтного режима                                               0000 0000

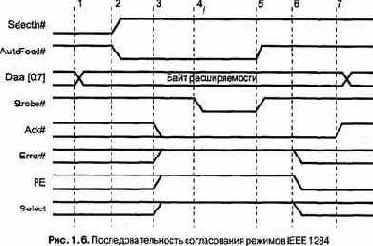

Последовательность согласования (рис. 1.6) состоит из следующих шагов.

1. Хост выводит байт расширяемости на линии данных.

2.   Хост устанавливает высокий уровень сигнала Selectln* и низкий — AutoFeed*, что означает начало последовательности согласования.

3.   ПУ отвечает установкой низкого уровня сигнала Ack# и высокого — Error*,

PaperEnd и Select. Устройство, «не понимающее» стандарта 1284, ответа не

даст, и дальнейшие шаги не выполнятся.



38_____________________________ Глава 1. Параллельный интерфейс — LPT-порт

4.    Хост устанавливает низкий уровень сигнала Strobe* для записи байта расши­ряемости в ПУ.

5.    Хост устанавливает высокий уровень сигналов Strobe* и AutoLF*.

6.    ПУ отвечает установкой в низкий уровень сигналов PAperEnd и Error*, если ПУ имеет обратный канал передачи данных. Если запрошенный режим поддерживается устройством, на линии Select устанавливается высокий уровень, если не поддерживается — низкий.

7.    ПУ устанавливает высокий уровень на линии Ack# для указания на заверше­ние последовательности согласования, после чего контроллер задает требу­емый режим работы.
