Протокол


Все обмены (транзакции) с устройствами USB состоят из двух-трех пакетов. Каж­дая транзакция планируется и начинается по инициативе контроллера, который посылает пакет-маркер (token packet). Он описывает тип и направление переда­чи, адрес устройства USB и номер конечной точки. В каждой транзакции возмо­жен обмен только между адресуемым устройством (его конечной точкой) и хос­том. Адресуемое маркером устройство распознает свой адрес и готовится к обмену-Источник данных (определенный маркером) передает пакет данных (или уведом­ление об отсутствии данных, предназначенных для передачи). После успешного" приема пакета приемник данных посылает пакет квитирования (handshake packet )? Последовательность пакетов в транзакциях иллюстрирует рис. 4.4. Хост-контроллер организует обмены с устройствами согласно своему плану рас­пределения ресурсов. Контроллер циклически (с периодом 1,0±0,0005 мс) форми-рует кадры (frames), в которые укладываются все запланированные транзакции (рис. 4.5). Каждый кадр начинается с посылки маркера SOF (Start Of Frame),


96____________________ Глава 4. Последовательные шины USB и FireWire

который является синхронизирующим сигналом для всех устройств, включая хабы. В конце каждого кадра выделяется интервал времени EOF (End Of Frame), на вре­мя которого хабы запрещают передачу по направлению к контроллеру. В режиме HS пакеты SOF передаются в начале каждого микрокадра (период 125±0,0625 мкс). Хост планирует загрузку кадров так, чтобы в них всегда находилось место для транзакций управления и прерываний. Свободное время кадров может заполнять­ся передачами массивов (bulk transfers). В каждом (микро)кадре может быть вы­полнено несколько транзакций, их допустимое число зависит от длины поля дан­ных каждой из них.

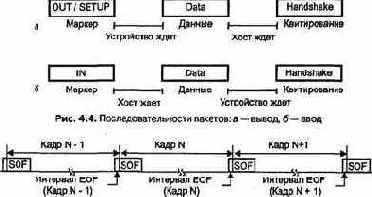

Рис. 4.5. Поток кадров USB

Для обнаружения ошибок передачи каждый пакет имеет контрольные поля CRC-кодов, позволяющие обнаруживать все одиночные и двойные битовые ошибки. Аппаратные средства обнаруживают ошибки передачи, а контроллер автоматиче­ски производит трехкратную попытку передачи. Если повторы безуспешны, со­общение об ошибке передается клиентскому ПО.

Все подробности организации транзакций от клиентского ПО изолируются кон­троллером USB и его системным программным обеспечением.
