Полубайтный режим ввода — Nibble Mode


Полубайтный режим предназначен для двунаправленного обмена и может работать на всех стандартных портах. Порты имеют 5 линий ввода состояния, используя которые ПУ может посылать в хост байт тетрадами (nibble — полубайт, 4 бита) за два приема. Сигнал Ack#, вызывающий прерывание, которое может использовать­ся в данном режиме, соответствует биту 6 регистра состояния, что усложняет программные манипуляции с битами при сборке байта. Сигналы порта приведе­ны в табл. 1.2, временные диаграммы — на рис. 1.1.

Таблица 1.2. Сигналы LPT-порта в полубайтном режиме ввода Контакт    Сигнал SPP   I/O   Бит      Описание

14

AutoFeed#

0

CR.1

17

Selectln*

0

CR.3

10

Ack#

I

SR.6

11 12 13 15

Busy РЕ Select Error#

I I 1 1

SR.7 SR.5 SR.4 SR.3

HostBusy — сигнал квитирования. Низкий уровень означает готовность к приему тетрады, высокий подтверждает прием тетрады

Высокий уровень указывает на обмен в режиме IEEE 1284 (в режиме SPP уровень низкий)

PtrClk. Низкий уровень означает готовность тетрады, высокий — ответ на сигнал HostBusy


Прием бита данных 3, затем бита 7 Прием бита данных 2, затем бита 6 Прием бита данных 1, затем бита 5 Прием бита данных 0, затем бита 4

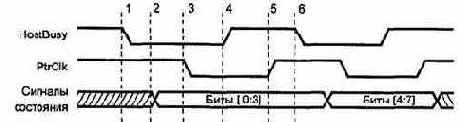

Рис. 1.1. Прием данных в полубайтном режиме Прием байта данных в полубайтном режиме состоит из следующих фаз:

1.    Хост сигнализирует о готовности приема данных установкой низкого уровня

на линии HostBusy.

2.    ПУ в ответ помещает тетраду на входные линии состояния.

3.    ПУ сигнализирует о готовности тетрады установкой низкого уровня нд ли­

нии PtrClk.

4.    Хост устанавливает высокий уровень на линии HostBusy, указывая на занятость приемом и обработкой тетрады.


24


Глава 1. Параллельный интерфейс — LPT-порт


5.    ПУ отвечает установкой высокого уровня на линии PtrClk.

6.    Шаги 1-5 повторяются для второй тетрады.

Полубайтный режим сильно нагружает процессор, и поднять скорость обмена выше 50 Кбайт/с не удается. Безусловное его преимущество в том, что он рабо­тает на всех портах. Его применяют в тех случаях, когда поток данных невелик (например, для связи с принтерами). Однако при связи с адаптерами локальных сетей, внешними дисковыми накопителями и CD-ROM прием больших объемов данных требует изрядного терпения со стороны пользователя.
