Подключение устройств к шине

Подключение устройств к шине SCSI относительно несложно, но имеются нюансы при смешении разнотипных устройств на одной шине. Пропускная способность шины SCSI, «освоенная» компьютером, определяется, естественно, возможностями хост-контроллера. Шина SCSI обеспечивает хорошую совместимость устройств с параллельными интерфейсами разных поколений, «узких» и «широких», но зачастую одно старое устройство способно свести на нет мощь новых устройств, подключенных к шине. По типу интерфейса совместимыми являются только SE и LVD.

ВНИМАНИЕ

Смешивать устройства LVD с HVD на одной шине нельзя!

136 Глава 5. Шина SCSI

Устройства LVD можно использовать на одной шине с SE, но при этом все устройства перейдут в режим SE, и шина не сможет работать в режиме Ultra2, свойственном устройствам LVD. Интерфейс LVD, являясь дифференциальным, требует, чтобы каждый обратный провод (сигнал +) приходил на вход своего приемника; в версии SE все обратные провода на устройстве соединялись вместе и подключались к шине GND. Если на шине с устройствами LVD имеется хотя бы одно устройство SE, то линия DIFFSENS окажется заземленной и все устройства LVD перейдут в режим SE. При конфигурировании устройство LVD может быть принудительно переведено в режим SE установкой джампера «Force SE». Если на шине присутствуют устройства UltralGO и Ultra2 (или еще ниже), то шина будет работать в самом низком из этих режимов. Принудительно запретить режим UltralGO (понизить до Ultra2) можно джампером «Disable U160».

Подключение «узкого» устройства к «узкой» шине — самая простая задача, поскольку здесь обычно встречаются лишь два типа разъемов (не считая Mac SCSI) — внешний (типа Centronics) и внутренний. Устройства должны быть сконфигурированы (см. выше), каждому должен быть назначен уникальный (на шине) идентификатор SCSI ID, формально — любой в диапазоне 0-7.
Длина шины не должна превышать допустимого предела, на обоих концах шины (и только там!) должны быть установлены и включены терминаторы. На линию TERMPWR должно подаваться питание (чаще от хост-адаптера), что можно проверить, замерив напряжение на соответствующих контактах разъема.

Подключение «широкого» устройства к «широкой» шине может оказаться несколько сложнее, поскольку здесь больше разнообразия в разъемах. Из-за этого может потребоваться применение переходных адаптеров от одного типа разъема к другому. Также могут возникнуть сложности с подключением терминаторов, особенно для устройств LVD, среди которых внутренние терминаторы встречаются редко, а внешние могут занимать отдельный разъем на кабеле. Идентификаторы устройств можно задавать в диапазоне 0-15.

Подключение «узкого» устройства к «широкой» шине требует применения переходного адаптера с 68- на 50-контактный разъем. Старший байт в этом адаптере не должен терминироваться, если подключаемое устройство не крайнее на шине. Если же устройство крайнее, то в адаптере старший байт должен терминироваться и на самом устройстве должен быть установлен терминатор. Выбор положения устройства (крайнее или промежуточное) может определяться имеющимся адаптером. Идентификаторы устройств должны устанавливаться в диапазоне 0-7 для всех устройств, поскольку невидимость идентификаторов 8-15 узким устройством не позволит процедуре арбитража работать нормально (см. выше). Поскольку все «узкие» устройства — это SE-устройства, линия DIFFSENS окажется заземленной и все устройства LVD перейдут в режим SE. Существуют, однако, и адаптеры-мосты, при подключении SE-устройства позволяющие остальным находиться в режиме LVD. Определить режим можно, замерив напряжение на 16-м контакте 68-контактного разъема (46-м 80-контактного).

Подключение «широкого» устройства к «узкой» шине также потребует применения специального адаптера, и на «широком» устройстве следует установить джампер

5.1. Параллельные интерфейсы SCSI

137

«Disable Wide». Дополнительно может потребоваться терминация старшего байта и относящихся к нему управляющих линий, чтобы обеспечить на них надежное пассивное состояние («висящие» входы восприимчивы к помехам). Некоторые версии встроенного микропрограммного обеспечения позволяют работать устройствам и без дополнительных терминаторов. Идентификаторы всех устройств должны быть в диапазоне 0-7 (по тем же соображениям, что и в предыдущем случае). Рассмотрим различные конфигурации подключения устройств к контроллеру SCSI (рис. 5.7). Контроллер может быть расположен на карте расширения, устанавливаемой в слот PCI или ISA, или же встроен в системную плату. Устройства, подключаемые к нему, могут быть как внутренними (разного рода дисковые и ленточные устройства), так и внешними (те же, а также сканеры и другие периферийные устройства). Теминаторы расставляются исходя из конкретных условий.

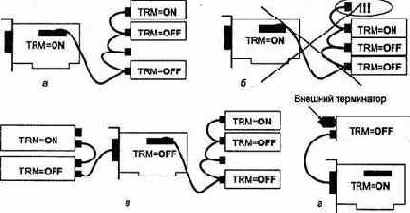

Рис. 5.7. Подключение устройств к карте контроллера SCSI: а, в, г— правильно;

б —неправильно

Правила подключения достаточно просты:

¦ концы кабельного шлейфа не должны висеть в воздухе (как на рис. 5.7, б);

¦ на устройствах, подключенных к концам шлейфа, должны быть включены внут

ренние терминаторы (на рисунке обозначено как TRM=ON) или же установ

лен внешний (рис. 5.7, г);

¦ на промежуточных устройствах терминаторы должны быть отключены (TRM=OFF).

Если контроллер SCSI смонтирован на дополнительной интерфейсной карте, то разъем, к которому подключаются внешние устройства, расположен достаточно близко к внутреннему, так что длинной линии между ними нет. В этом случае терминация внешнего разъема хлопот не доставляет: когда используется только внутреннее (рис. 5.7, а) или только внешнее (рис. 5.7, г) подключение, терминатор на

138

Глава 5. ШинаSCSI

контроллере включают. Когда используется и внешнее, и внутреннее подключение (рис. 5.7, в), терминатор на контроллере отключают.

Если используется внутреннее подключение, а внешние устройства подключают ся не все время, то приходится переключать терминатор контроллера в соответствии с текущей конфигурацией. В старых контроллерах приходилось вскрывать системный блок и переставлять джамперы. В новых контроллерах вскрытия не требуется — терминаторы включаются/отключаются программно (утилитой SCSI Setup) или даже автоматически. Если по какой-либо причине переключать терминатор контроллера не хочется, можно его отключить и пользоваться внешним, устанавливая его на внешний разъем (снаружи корпуса компьютера), когда внешние устройства не подключены.

Когда контроллер SCSI установлен на системной плате, он имеет только один разъем, к которому подключается кабель-шлейф. Если требуется только внутреннее или только внешнее подключение (рис. 5.8, а и б), то терминатор на контроллере включают. Если используется и внутреннее, и внешнее подключение (рис. 5.8, в), терминатор на контроллере отключают. Если используется универсальный кабель-шлейф с внутренними и внешним разъемами (как на рис. 5.8, в), но внешних устройств нет, то терминатор на контроллере должен быть отключен, а на внешнем разъеме должен быть установлен внешний терминатор.

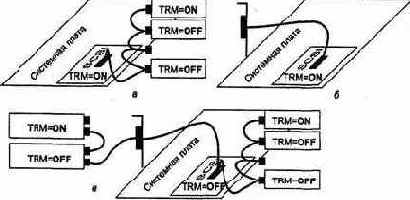

Рис. 5.8. Подключение устройств к интегрированному контроллеру SCSI

Кабели и терминаторы могут входить в комплект адаптеров SCSI или системных плат со встроенным контроллером SCSI, а могут приобретаться отдельно. То, что входит в стандартный комплект поставки, не всегда подходит для конкретного применения. Так, например, в комплекте с системной платой CT-6BTS, имеющей контроллер Ultra-Wide SCSI, поставляется универсальный «широкий» (wide) шлейф (как показанный на рис. 5.8, в, но с меньшим количеством внутренних разъемов) и «узкий» внутренний. Для подключения только внутренних дисководов Wide SCSI такого комплекта недостаточно: нужен внешний терминатор! Мож-

5.1. Параллельные интерфейсы SCSI

139

но, конечно, отрезать часть шлейфа, идущую от разъема для подключения конт^ роллера к внешнему разъему, но жалко!

Контроллеры Wide SCSI обычно имеют и разъемы для подключения обычных («узких», или narrow) устройств. На той же системной плате CT-6BTS кроме 68-контактного разъема Wide SCSI имеется и 50-контактный — для обычных устройств. Узкий (8-разрядный) интерфейс можно рассматривать как подмножество широкого (16-разрядного), у которого используется только младшая половина шины данных. В простых одноканальных контроллерах (как на этой плате) контакты узкого разъема запараллелены с частью контактов широкого. При этом можно использовать смесь широких и узких устройств, для чего терминаторы на контроллере разделены на две половины: терминаторы младшего байта (TrmL) и старшего байта (ТгтН) могут управляться независимо. На рис. 5.9, а и б, приведены корректные способы смешанного подключения (устройства с терминаторами на концах шлейфов подразумеваются). На рис. 5.9, в приведена некорректная схема — здесь в младшем байте и в сигналах управления окажутся три терминатора (перегрузка передатчиков) или «висячий» конец (отражения!). Заметим, что штатными кабелями из комплекта поставки платы (именно они и изображены на рис. 5.9, в) корректно смешанное подключение выполнить нельзя.

Рис. 5.9, Подключение узких и широких устройств SCSI: а, б — правильно; в — неправильно

Если следовать вышеприведенным правилам (и не превышать разрешенную длину и число подключений), то при исправном оборудовании шина SCSI будет работать надежно, как ей и полагается. Если правила нарушать, то возможны варианты. Есть определенные модели контроллеров и устройств, для которых мелкие «шалости» с терминаторами «сойдут с рук». Так, например, может быть прощен

140 Глава 5. Шина SCSI

(или почти прощен) висящий конец без терминатора (если он не очень длинный). Устройства могут работать (ОС будет загружаться, диски читаться), но, возможно, с не всегда заметными сбоями.Правда, если используется ОС Windows NT, то заглянув в журнал регистрации событий (Event Log), можно увидеть «букет» красных фонариков, связанных с устройствами SCSI. «Пышность» этого букета будет зависеть от тяжести нарушений и «норова» используемых устройств. Есть модели, придерживающиеся «строгих правил», и при нарушении терминации устройства работать вообще не будут. Как поступать в каждом конкретном случае, наверное, дело инсталлятора — на «лишний» терминатор или кабель другой конфигурации может просто не хватить денег. Но теория, увы, такова.
