Параллельные интерфейсы — Centronics, IEEE , ИPNP

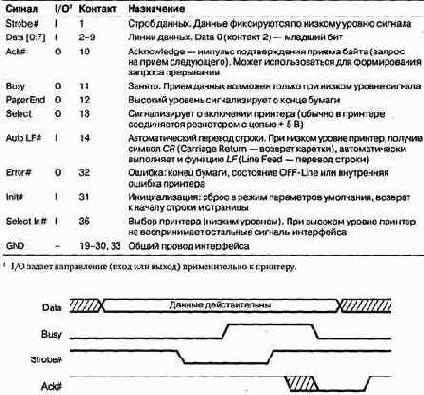

Параллельный интерфейс Centronics ориентирован на передачу потока байт дан­ных к принтеру и прием сигналов состояния принтера. Этот интерфейс поддер­живается всеми LPT-портами компьютеров. Его отечественным аналогом являет­ся интерфейс ИPNP-М. Понятие «Centronics» относится как к набору сигналов и протоколу взаимодействия, так и к 36-контактному разъему на принтерах. Назна­чение сигналов интерфейса приведено в табл. 8.3, а временные диаграммы обмена с принтером показаны на рис. 8.5.

Таблица 8.3. Сигналы интерфейса Centronics

Рис. 8.5. Передача данных по протоколу Centronics

Передача данных начинается с проверки готовности принтера — состояния линии Busy. Строб данных может быть коротким — доли микросекунды, и порт заканчи-

322_________ Глава 8. Специализированные интерфейсы периферийных устройств

вает его формирование, не обращая внимания на сигнал Busy. Во время строба данные должны быть действительными. Подтверждением приема байта (симво­ла) является сигнал Ack#, который вырабатывается после приема строба через не­определенное время (за это время принтер может выполнять какую-либо длитель­ную операцию, например прогон бумаги). Импульс Ack# является запросом принтера на прием следующего байта, его задействуют для формирования сигна­ла прерывания от порта принтера. Если прерывания не используются, то сигнал Ack# игнорируется и весь обмен управляется парой сигналов Strobe* и Busy. Свое состояние принтер может сообщить порту по линиям Select, Error*, PaperEnd — по ним можно определить, включен ли принтер, исправен ли он и есть ли бумага. Формированием импульса на линии lnit# принтер можно проинициализировать (при этом он очистит и весь свой буфер данных). Режимом автоматического пере­вода строки, как правило, не пользуются, и сигнал AutoLF* имеет высокий уровень. Сигнал Selectln* позволяет логически отключать принтер от интерфейса.

Через параллельный порт (LPT) протокол Centronics может быть реализован чисто программно, используя стандартный режим порта (SPP), достигая скорости пере­дачи до 150 Кбайт/с при полной загрузке процессора.
8.3. Интерфейсы принтеров и плоттеров

323

В табл. 8. 4 приводится распайка кабеля подключения принтера с разъемом XI типа А (DB25-P) со стороны PC и Х2 типа В (Centronics-Щ или типа С (миниатюрный) со стороны принтера. Использование общих проводов (GND) зависит от качества кабеля (см. выше). В простейшем случае (18-проводный кабель) все сигналы GND объединяются в один провод. Качественные кабели требуют отдельного обратно­го провода для каждой сигнальной линии, однако в разъемах типа А и В для этого недостаточно контактов (в табл. 8.4 в скобках указаны номера контактов разъема PC типа А, которым соответствуют обратные провода). В разъеме типа С обрат­ный провод (GND) имеется для каждой сигнальной цепи; сигнальным контактам 1-17 этого разъема соответствуют контакты GND 19-35.

Таблица 8.4. Кабель подключения принтера



Х1, разъем PC типа А   Сигнал

X2, разъем PRN типа В   X2, разъем PRN типа С

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Strobe»

1

DataO

2

Data1

3

Data2

4

DataS

5

Data4

6

DataS

7

Data6

8

Data7

9

Ack#

10

Busy

11

PaperEnd

12

Select

13

Auto LF#

14

Error#

32

lnit#

31

Select ln#

36

GND(1)

19

GND (2 3)

20 21

GND (4 5)

22 23

GND (6 7)

24 25

GND (8 9)

26 27

GND(11 15)

29

GND(101213)

28

GND(141617)

30

15

6

7

8

9

10

11

12

13

3

1

5

2

17

4

14

16

33

24 25

26 27

28 29

30 31

19 22

20 21 23

32 34 35

Ряд отечественных (и стран бывшего СЭВ) принтеров имеет интерфейс ИPNP (IFSP в документации на принтеры ROBOTRON). Он является близким род­ственником интерфейса Centronics, а отличия перечислены ниже.

¦     Линии данных инвертированы.

¦     Протокол квитирования несколько иной.

324

Глава 8. Специализированные интерфейсы периферийных устройств

¦     Ко всем входным линиям (на принтере) подключены пары согласующих ре­

зисторов: 220 Ом к питанию +5 В и 330 Ом к общему проводу. Это позволя­ет использовать длинные кабели, но перегружает большинство интерфейсных адаптеров PC.

¦     Сигналы ошибки и конца бумаги отсутствуют.

Интерфейс ИPNP может быть программно реализован через обычный LPT-порт, но для устранения перегрузки выходных линий согласующие резисторы из прин­тера желательно удалить. Порт, перегруженный по выходу, может преподносить всякого рода сюрпризы (естественно, неприятные и трудно диагностируемые).
