Физический и электрический интерфейсы

Стандарт IEEE 1284 определяет физические характеристики приемников и передатчиков сигналов, которые по уровням совместимы с ТТЛ. Спецификации стандартного порта не задавали типов выходных схем, предельных значений величин нагрузочных резисторов и емкости, вносимой цепями и проводниками. На относительно невысоких скоростях обмена разброс этих параметров не вызывал проблем совместимости. Однако расширенные (функционально и по скорости передачи) режимы требуют четких спецификаций. IEEE 1284 определяет два уровня интерфейсной совместимости. Первый уровень (Level I) определен для устройств медленных, но использующих смену направления передачи данных. Второй уровень (Level II) определен для устройств, работающих в расширенных режимах с высокими скоростями и длинными кабелями. К передатчикам предъявляются следующие требования.

¦ Уровни сигналов без нагрузки не должны выходить за пределы -0,5... +5,5 В.

¦ Уровни сигналов при токе нагрузки 14 мА должны быть не ниже +2,4 В для высокого уровня (VOH) и не выше +0,4 В для низкого уровня (У0ь) на постоянном токе.

¦ Выходной импеданс R0, измеренный на разъеме, должен составлять 50±5 Ом на уровне VOh-V0l- Для обеспечения заданного импеданса используют последовательные резисторы в выходных цепях передатчика. Согласование импеданса передатчика и кабеля снижает уровень импульсных помех.

¦ Скорость нарастания (спада) импульса должна находиться в пределах 0,05-

0,4 В/не.

Ниже перечислены требования к приемникам.

¦ Допустимые пиковые значения сигналов -2,0...+7,0 В.

¦ Пороги срабатывания должны быть не выше 2,0 В (VIH) для высокого уровня и не ниже 0,8 В (VIL) для низкого.

¦ Приемник должен иметь гистерезис в пределах 0,2-1,2 В (гистерезисом обладают специальные микросхемы — триггеры Шмитта).

1.3. Стандарт IEEE 1284

¦ Входной ток микросхемы (втекающий и вытекающий) не должен превышать

20 мкА, входные линии соединяются с шиной питания +5 В резистором 1,2 кОм.

¦ Входная емкость не должна превышать 50 пФ.

Когда появилась спецификация ЕСР, компания Microsoft рекомендовала применение динамических терминаторов на каждую линию интерфейса. Однако в настоящее время следуют спецификации IEEE 1284, в которой динамические терминаторы не применяются. Рекомендованные схемы входных, выходных и двунаправленных цепей приведены на рис. 1.7.

Стандарт IEEE 1284 определяет три типа используемых разъемов. Типы A (DB-25) и В (Centronics-36) характерны для традиционных кабелей подключения принтера, тип С — новый малогабаритный 36-контактный разъем.

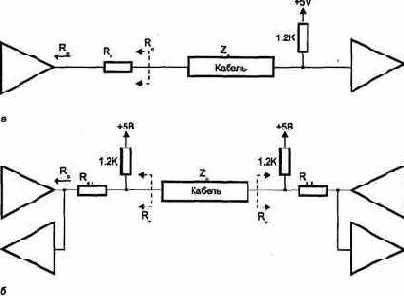

Рис. 1.7. Оконечные цепи линий интерфейса IEEE 1284: a — однонаправленные линии,

б—двунаправленные

Традиционные интерфейсные кабели имеют от 18 до 25 проводов, в зависимости от числа проводников цепи GND. Эти проводники могут быть как перевитыми, так и нет. К экранированию кабеля жестких требований не предъявлялось. Такие кабели вряд ли будут надежно работать на скорости передачи 2 Мбайт/с и при длине более 2 м.

Стандарт IEEE 1284 регламентирует свойства кабелей.

¦ Все сигнальные линии должны быть перевитыми с отдельными обратными (общими) проводами.

40

Глава 1. Параллельный интерфейс — LPT-порт

¦     Каждая пара должна иметь импеданс 62±б Ом в частотном диапазоне 4-16 МГц.

¦     Уровень перекрестных помех между парами не должен превышать 10 %.

¦     Кабель должен иметь экран (фольгу), покрывающий не менее 85 % внешней поверхности. На концах кабеля экран должен быть окольцован и соединен с контактом разъема.

Кабели, удовлетворяющие этим требованиям, маркируются надписью «IEEE Std 1284-1994 Compliant». Они могут иметь длину до 10 метров, обозначения типов приведены в табл. 1.10.

Таблица 1.10. Типы кабелей IEEE 1284

Тип Расшифровка

Разъем 1 Разъем 2

АМАМ	Type A Male — Type A Male	А (вилка)	А(вилка)
AMAF	Type A Male — Type A Female	А(вилка)	А(розетка)
АВ	Type A Male — Туре В Plug — стандартный кабель к принтеру	А (вилка)	В
АС	Type A Male — Туре С Plug — новый кабель к принтеру	А (вилка)	С
ВС	Туре В Plug — Type С Plug	В	С
СС	Туре С Plug — Type С Plug	С	С
