Асинхронный режим передачи


Асинхронный режим передачи является байт-ориентированным (символьно-ори­ентированным): минимальная пересылаемая единица информации — один байт (один символ). Формат посылки байта иллюстрирует рис. 2.12. Передача каждо­го байта начинается со старт-бита, сигнализирующего приемнику о начале посыл­ки, за которым следуют биты данных и, возможно, бит паритета (четности). Завершает посылку стоп-бит, гарантирующий паузу между посылками. Старт-бит следующего байта посылается в любой момент после стоп-бита, то есть между передачами возможны паузы произвольной длительности. Старт-бит, имеющий всегда строго определенное значение (логический 0), обеспечивает простой меха­низм синхронизации приемника по сигналу от передатчика. Подразумевается, что приемник и передатчик работают на одной скорости обмена. Внутренний генера­тор синхронизации приемника использует счетчик-делитель опорной частоты, обнуляемый в момент приема начала старт-бита. Этот счетчик генерирует внут­ренние стробы, по которым приемник фиксирует последующие принимаемые биты. В идеале стробы располагаются в середине битовых интервалов, что позво­ляет принимать данные и при незначительном рассогласовании скоростей при­емника и передатчика. Очевидно, что при передаче 8 бит данных, одного конт­рольного и одного стоп-бита предельно допустимое рассогласование скоростей, при котором данные будут распознаны верно, не может превышать 5 %. С учетом фазовых искажений и дискретности работы внутреннего счетчика синхронизации реально допустимо меньшее отклонение частот. Чем меньше коэффициент деле­ния опорной частоты внутреннего генератора (чем выше частота передачи), тем больше погрешность привязки стробов к середине битового интервала, и требова­ния к согласованности частот становятся более строгие. Чем выше частота пере­дачи, тем больше влияние искажений фронтов на фазу принимаемого сигнала.

60

Глава 2. Последовательный интерфейс — СОМ-порт

Взаимодействие этих факторов приводит к повышению требований к согласован­ности частот приемника и передатчика с ростом частоты обмена.

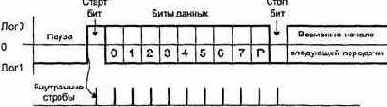

Рис. 2.12. Формат асинхронной передачи RS-232C

Формат асинхронной посылки позволяет выявлять возможные ошибки передачи.

¦     Если принят перепад, сигнализирующий о начале посылки, а по стробу старт-

бита зафиксирован уровень логической единицы, старт-бит считается ложным

и приемник снова переходит в состояние ожидания. Об этой ошибке прием­

ник может не сообщать.

¦     Если во время, отведенное под стоп-бит, обнаружен уровень логического нуля,

фиксируется ошибка стоп-бита.

¦     Если применяется контроль четности, то после посылки бит данных передает­

ся контрольный бит. Этот бит дополняет количество единичных бит данных

до четного или нечетного в зависимости от принятого соглашения. Прием бай­

та с неверным значением контрольного бита приводит к фиксации ошибки.

¦     Контроль формата позволяет обнаруживать обрыв линии: как правило, при

обрыве приемник «видит» логический нуль, который сначала трактуется как

старт-бит и нулевые биты данных, но потом срабатывает контроль стоп-бита.

Для асинхронного режима принят ряд стандартных скоростей обмена: 50,75,110, 150, 300,600,1200,2400,4800,9600,19200,38400, 57600 и 115200 бит/с. Иногда вместо единицы измерения «бит/с» используют «бод» (baud), но при рассмотре­нии двоичных передаваемых сигналов это некорректно. В бодах принято измерять частоту изменения состояния линии, а при недвоичном способе кодирования (ши­роко применяемом в современных модемах) в канале связи скорости передачи бит (бит/с) и изменения сигнала (бод) могут отличаться в несколько раз.

Количество бит данных может составлять 5, 6, 7 или 8 (5- и 6-битные форматы распространены незначительно). Количество стоп-бит может быть 1, 1,5 или 2 («полтора бита» означает только длительность стопового интервала).
