Аппаратные прерывания


Аппаратные прерывания обеспечивают реакцию процессора на события, проис­ходящие асинхронно по отношению к исполняемому программному коду. Преры­вания в процессорах х86 подробно рассмотрены в литературе [6,7]. Здесь напом­ним, что аппаратные прерывания делятся на маскируемые и немаскируемые. На немаскируемое прерывание (NMI) процессор реагирует всегда (если обслужива­ние предыдущего NMI завершено); этому прерыванию соответствует фиксирован­ный вектор 2. Немаскируемые прерывания в PC используются для сигнализации о фатальных аппаратных ошибках. Сигнал на линию NMI приходит от схем контроля паритета памяти, от линий контроля шины ISA (IOCHK) или шины PCI (SERR#). Сигнал NMI блокируется до входа процессора установкой в 1 бита 7 порта 070h, отдельные источники разрешаются и идентифицируются битами порта 061h:

¦     бит 2 R/W — ERP — разрешение контроля ОЗУ и сигнала SERR# шины PCI;

¦     бит 3 R/W — EIC — разрешение контроля шины ISA;

¦     бит 6 R — IOCHK — ошибка контроля на шине ISA (сигнал ЮСНК#);

¦     бит 7 R — РСК — ошибка четности ОЗУ или сигнал SERR* на шине PCI.

458       Глава 12. Архитектурные компоненты IBM PC-совместимого компьютера

Реакция процессора на маскируемые прерывания может быть задержана сбросом его внутреннего флага IF (инструкции СLI — запретить прерывания, STI — разре­шить). По возникновении события, требующего реакции, адаптер (контроллер) устройства формирует запрос прерывания, который поступает на вход контрол­лера прерываний. Контроллер прерываний формирует общий запрос маскиру­емого прерывания для процессора, а когда процессор подтверждает этот запрос, контроллер сообщает процессору вектор прерывания, по которому выбирается программная процедура обработки прерываний. Процедура должна выполнить действия по обслуживанию данного устройства, включая сброс его запроса для обеспечения возможности реакции на следующие события и посылку команды завершения в контроллер прерываний.
Вызывая процедуру обработки, процессор автоматически сохраняет в стеке значение всех флагов и сбрасывает флаг IF, что запрещает маскируемые прерывания. При возврате из процедуры (по инструкции I RET) процессор восстанавливает сохраненные флаги, в том числе и установленный IF, что снова разрешает прерывания. Если во время работы обработчика прерыва­ний требуется реакция на иные прерывания (более приоритетные), то в обработ­чике должна присутствовать инструкция STI. Особенно это касается длинных об­работчиков; здесь инструкция STI должна вводиться как можно раньше, сразу после критической (не допускающей прерываний) секции. Следующие прерывания того же или более низкого уровня приоритета контроллер прерываний будет обслужи­вать только после получения команды завершения прерывания EOI (End Of Interrupt).

Маскируемые прерывания используются для сигнализации о событиях в устрой­ствах. Обработка сигналов запросов прерывания выполняется контроллером пре­рываний, программно совместимым с 8259А. Контроллер прерываний позволяет маскировать отдельные входы запросов и организовывать систему приоритетов запросов от различных входов. В машинах класса AT применяется каскадное со­единение двух контроллеров. Ведущий контроллер 8259А#1 обслуживает запро­сы О, 1, 3-7; его выход подключается к входу запроса прерываний процессора. К его входу 2 подключен ведомый контроллер 8259А#2, который обслуживает за­просы 8-15. При этом поддерживается вложенность приоритетов — запросы 8-15 со своим рядом убывающих приоритетов вклиниваются между запросами 1 и 3 ведущего контроллера, приоритеты запросов которого также убывают с ростом номера. В XT каскадирование не применялось, и один контроллер 8259А обслу­живал все 8 линий запросов.

Контроллер прерываний 18259А подробно описан в литературе [1, 7]; здесь приве­дем лишь необходимые сведения, в большинстве случаев достаточные для работы. Контроллеры расположены по адресам 20-21h (8259A#1) и AO-Alh (8259A#2), обращаться к ним следует как к однобайтным портам ввода-вывода.




После ини­циализации (процедурой POST и при загрузке ОС) все неиспользуемые входы контроллеров замаскированы (на запросы прерываний реагировать не будут), а их векторы прерываний указывают на «заглушку» — процедуру с единственной инструкцией IRET. Первым делом программа должна загрузить в память свой об­работчик и подставить указатель на его начало в соответствующее место таблицы прерываний. Далее следует размаскировать вход, для чего выполняется чтение регистра маски (адрес 21h для 8259А#1, Alh для 8259А#2), обнуление соответ-

12.3. Аппаратные прерывания

459

ствующего бита (см. табл. 12.2) и запись в регистр нового значения маски. При работе с контроллером прерываний от программы требуется лишь управление маской своего запроса (при инициализации программы нужно обнулить маску требуемого запроса) и корректное завершение обработки прерываний. Каждая процедура обработки аппаратного прерывания должна завершаться командой ЕОI (End Of Interruption), посылаемой контроллеру:

¦     для 1-го контроллера — посылка байта 20h по адресу 20h;

¦     для 2-го контроллера — посылка байта 2Oh по адресу AOh (EOI для ведомого

контроллера), затем посылка байта 20h по адресу 20h (EOI для ведущего кон­

троллера).

Некорректно завершенная процедура не позволит повторно использовать данный или другие запросы прерываний. Если обработчик прерывания удаляется из памя­ти, предварительно должен быть замаскирован соответствующий ему вход контрол­лера. Все изменения в таблице прерываний должны выполняться при замаскиро­ванных прерываниях, чтобы избежать попытки использования вектора в процессе его модификации (это приведет к «вылету» программы).

На входы контроллеров прерываний поступают запросы от системных устройств (клавиатура, системный таймер, CMOS-таймер, сопроцессор), периферийных контроллеров системной платы и от карт расширения. Традиционно все линии запросов, не занятые перечисленными устройствами, присутствуют на всех сло­тах шины ISA/EISA.


Эти линии обозначаются как IRQx и имеют общепринятое назначение (табл. 12.2). Часть этих линий отдается в распоряжение шины PCI. В таблице отражены и приоритеты прерываний — запросы расположены в поряд­ке их убывания. Номера векторов, соответствующих линиям запросов контролле­ров, система приоритетов и некоторые другие параметры задаются программно при инициализации контроллеров. Эти основные настройки остаются традици­онными для обеспечения совместимости с программным обеспечением.

Таблица 12.2. Аппаратные прерывания (в порядке убывания приоритета)

Имя (номер1)

Вектор

Контроллер/маска

Описание

NMI

02h

Контроль канала, паритет

(в XT — сопроцессор)

IRQO

08h

#1/1h

Таймер (канал £8253/8254)

IRQ1

09h

#1/2h

Клавиатура

IRQ2

OAh

#1/4h

XT — резерв, AT — недоступно

(подключается каскад IRQ8-IRQ15)

IRQ8

70h

#2/1 h

CMOS RTC — часы реального времени

IRQ9

71h

#2/2h

Резерв

IRQ10

72h

#2/4h

Резерв

IRQ11

73h

#2/8h

Резерв

IRQ12

74h

#2/10h

PS/2-Mouse (резерв)

IRQ 13

75h

#2/20h

Математический сопроцессор

продолжение^





460______ Глава 12. Архитектурные компоненты IBM PC-совместимого компьютера

Таблица 12.2 (продолжение)

Имя (номер1)  Вектор   Контроллер/маска   Описание

IRQ14

76h

#2/40h

HOC — контроллер НЖМД

IRQ15

77h

#2/80h

Резерв

IRQ3

OBh

#1/4h

COM2, COM4

IRQ4

OCh

#1/10h

COM1,COM3

IRQ5

ODh

#1/20h

XT — HOC, AT — LPT2, Sound (резерв)

IRQ6

OEh

#1/40h

FDC — контроллер НГМД

IRQ7

OFh

#1/80h

LPT1 — принтер

1 Запросы прерываний 0,1,8 и 13 на шины расширения не выводятся.

Для запросов прерывания с шины PCI используются 4 линии запросов прерыва­ния, которые обозначают как INTR А, В, С, D. Эти линии работают по низкому уров­ню, что дает возможность их разделения (совместного использования).


Линии циклически сдвигаются в слотах и независимо коммутируются на доступные линии IRQx с помощью конфигурационных регистров чипсета. Линии IRQx, используемые шиной PCI, становятся недоступными для шины ISA. «Дележку» линий между шинами, а также управление чувствительностью отдельных линий обеспечивают параметры CMOS Setup, а также система PnP.В параметрах ISA или Legacy под­разумевают использование линий IRQx традиционными адаптерами шины ISA (статическое распределение), a PCI/PnP — использование адаптерами шины PCI или адаптерами PnP для шины ISA (динамическое распределение). Общая схема формирования запросов прерываний изображена на рис. 12.1.

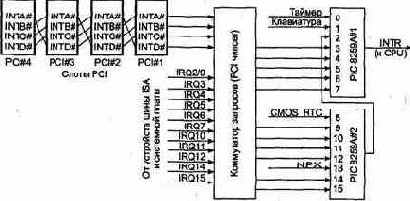

Рис. 12.1. Коммутация запросов прерываний

Каждому устройству, для поддержки работы которого требуются прерывания, должен быть назначен свой номер прерывания. Назначения номеров прерываний выполняются с двух сторон: во-первых, адаптер, нуждающийся в прерываниях,

12.3. Аппаратные прерывания_________________________________________ 461

должен быть сконфигурирован на использование конкретной линии шины (джам-перами или программно). Во-вторых, программное обеспечение, поддерживающее данный адаптер, должно быть проинформировано о номере используемого векто­ра. В процессе назначения прерываний может участвовать система PnP для шин ISA и PCI, для распределения линий запросов между шинами служат специаль­ные параметры CMOS Setup.

Контроллер прерываний позволяет программировать свои входы на чувствитель­ность к уровню или перепаду сигнала.

¦     Чувствительность к уровню (level sensitive) означает, что контроллер преры­ваний вырабатывает запрос прерывания процессора по факту обнаружения определенного уровня (на ISA — высокого) на входе DRQx. Если к моменту за­вершения обработки этого запроса (после записи команды EOI в регистр кон­троллера прерываний) контроллер снова обнаруживает активный уровень на том же входе DRQx, то он снова сформирует запрос на прерывание процессора.

¦     Чувствительность к перепаду (edge sensitive) означает, что контроллер преры­ваний вырабатывает запрос прерывания процессора только по факту обнару­жения перепада (на ISA — положительного) на входе DRQx.


Повторно запрос по этому входу возможен только по следующему такому же перепаду, то есть сигнал предварительно должен вернуться в исходное состояние.

В любом случае сигнал запроса аппаратного прерывания IRQx должен удерживать­ся генерирующей его схемой, по крайней мере, до цикла подтверждения прерыва­ния процессором. В противном случае источник прерывания корректно иденти­фицирован не будет, и контроллер сообщит ложный вектор прерывания (spurious interrupt), соответствующий его входу с максимальным номером (IRQ7 для перво­го контроллера и IRQ 15 для второго). Обычно адаптеры строят так, что сигнал за­проса сбрасывается при обращении программы обслуживания прерывания к со­ответствующим регистрам адаптера.

В шине ISA прерывание вырабатывается по положительному перепаду сигнала на линии запроса. Это плохо по двум причинам: такой способ подачи сигнала, во-первых, имеет меньшую помехозащищенность, чем срабатывание по отрицатель­ному перепаду, во-вторых, отрезает путь к нормальному разделению линий за­просов (см. ниже), для которого полностью пригоден способ подачи сигнала по низкому уровню. Поскольку традиционный контроллер позволяет задавать чув­ствительность — уровень (Level) или перепад (Edge) — только для всех входов одновременно, в общем случае разделяемые прерывания на шине ISA вместе с кор­ректной работой системных устройств использоваться не могут.

На современных системных платах функции контроллеров прерываний возла­гаются на чипсет, который может иметь и более гибкие возможности управле­ния, чем пара контроллеров 8259А. В операционном режиме всегда сохраняется программная совместимость с 8259А. Процедура инициализации контроллеров может и отличаться от традиционной, но ею занимается тест POST, который «знает» особенности системной платы. В симметричных мультипроцессорных системах аппаратные прерывания работают сложнее, поскольку их могут обслуживать различные процессоры. Для реализаций системы прерываний процессоры Pentium и выше имеют встроенный контроллер прерываний APIC (Advanced Programmable

462       Глава 12. Архитектурные компоненты IBM PC-совместимого компьютера

Interruption Controller). Внутренние контроллеры процессоров связаны между собой по шине APIC, к которой подключена и «ответная часть» чипсета, преобра­зующая запросы аппаратных прерываний в сигналы протокола APIC. В операци­онном режиме такая связка также совместима с 8259 А.
