Аналоговые интерфейсы


Аналоговые интерфейсы позволяют подключать стандартную бытовую аппа­ратуру, микрофон, аналоговой выход CD-ROM. На большинстве карт массового потребления для аналоговых сигналов применяют малогабаритные разъемы — «мини-джеки» (jack) диаметром 3,5 мм, моно и стерео. Эти разъемы универсаль­ны (используются на бытовой аппаратуре), но имеют весьма низкое качество кон­тактов — они являются источником шумов (шорохов и тресков), а также иногда

8.5. Интерфейсы аудиоустройств_______________________________________ 343

просто теряют контакт. Их полноразмерные 6-миллиметровые «родственники», характерные для профессиональной аппаратуры, имеют весьма высокое качество, но из-за крупных габаритов на звуковых картах не используются. На некоторых высококачественных картах сигналы линейного входа и выхода выводятся на пары разъемов RCA, которые обеспечивают очень хороший контакт, особенно в позо­лоченном варианте. В просторечии такие разъемы, часто используемые на быто­вых видеомагнитофонах, называют «колокольчиками» или «тюльпанами».

Раскладка цепей на мини-джеках унифицирована: левый канал — на центральном контакте, экран (земля) на внешнем цилиндре, правый канал — на промежуточ­ном цилиндре. Если стереоджек включить в моногнездо и наоборот, сигнал пой­дет только по левому каналу. Все соединения в стереосистемах осуществляются «прямыми» кабелями (контакты разъемов соединяются «один в один»). Для под­ключения центрального и низкочастотного каналов в 6-колоночной системе еди­ного подхода нет — может потребоваться перекрестный кабель. Неправильное подключение будет заметно по «писку» низкочастотной колонки (сабвуфера) и «бубнению» центральной колонки.

Подключение к звуковой карте устройств через внешние разъемы проблем обыч­но не вызывает — они унифицированы, и достаточно знать назначение разъемов, маркированных на задней панели.

¦ Line In — линейный вход от магнитофона, тюнера, проигрывателя, синтезатора и т. п. Чувствительность порядка 0,1-0,3 В.


¦     Line Out — линейный выход сигнала на внешний усилитель или магнитофон, уровень сигнала порядка 0,1-0,3 В.

¦     Speaker Out — выход на акустические системы или головные телефоны. Под­ключать к нему внешний усилитель мощности нецелесообразно, поскольку здесь искажения больше, чем на линейном выходе.

¦     Мгс In — микрофонный вход, чувствительность 3-10 мВ. Этот вход обычно монофонический, но иногда используется трехконтактное гнездо (как в стерео), у которого дополнительный контакт (на месте правого канала) выделен для подачи питания на электретный микрофон.

Подключение внутренних устройств к аналоговым входам может доставить боль­ше забот. Для этого используются четырехштырьковые разъемы, различающиеся как шагом межу выводами, так и их назначением. Для подключения CD-ROM часто ставят рядом два, а то и три разъема с параллельно соединенными сигналь­ными контактами, но и это может не помочь, если кабель имеет другое расположе­ние сигналов. Спасти может перестановка контактов на разъеме кабеля, для чего иголкой нажимают на фиксирующий выступ контакта. После этого контакт мож­но вытянуть в сторону кабеля и переставить в другое гнездо. Вид и варианты рас­положения сигнальных контактов аудиовходов приведены на рис. 8.15. Для пол­ноты картины добавим, что разъем может иметь ключ с противоположной стороны (по ошибке сборщика кабеля или по внутреннему стандарту его производителя). Задача подключения все-таки не безнадежна, поскольку требует правильной рас­становки только двух сигнальных контактов, а контакты общего провода выделя-

344

Глава 8. Специализированные интерфейсы периферийных устройств

ются тем, что на плате соединяются с шиной, а на кабеле — с экраном. Положение левого и правого каналов аудио-CD в большинстве случаев не так уж и важно.

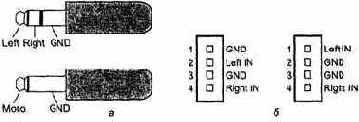

Рис. 8.15. Разъемы подключения аудиосигналов
