в институте IEEE был организован
В 1980 году в институте IEEE был организован "Комитет 802 по стандартизации локальных сетей", в результате работы которого было принято семейство стандартов IEEE 802.х, которые содержат рекомендации для проектирования нижних уровней локальных сетей. Позже результаты его работы легли в основу комплекса международных стандартов ISO 8802-1...5. Эти стандарты были созданы на основе очень распространенных фирменных стандартов сетей Ethernet, ArcNet и Token Ring.
(Помимо IEEE в работе по стандартизации протоколов локальных сетей принимали участие и другие организации. Так для сетей, работающих на оптоволокне, американским институтом по стандартизации ANSI был разработан стандарт FDDI, обеспечивающий скорость передачи данных 100 Мб/с. Работы по стандартизации протоколов ведутся также ассоциацией ECMA (European Computer Manufacturers Association), которой приняты стандарты ECMA-80, 81, 82 для локальной сети типа Ethernet и впоследствии стандарты ECMA-89, 90 по методу передачи маркера.)
Стандарты семейства IEEE 802.x охватывают только два нижних уровня семиуровней модели OSI - физический и канальный. Это связано с тем, что именно эти уровни в наибольшей степени отражают специфику локальных сетей. Старшие же уровни, начиная с сетевого, в значительной степени имеют общие черты как для локальных, так и для глобальных сетей.
Специфика локальных сетей нашла также свое отражение в разделении канального уровня на два подуровня:
подуровень управления доступом к среде (Media Access Control, MAC) подуровень логической передачи данных (Logical Link Control, LLC).
MAC-уровень появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того, как доступ к среде получен, ею может пользоваться следующий подуровень, организующий надежную передачу логических единиц данных - кадров информации.
В современных локальных сетях получили распространение несколько протоколов MAC-уровня, реализующих различные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий как Ethernet, Token Ring, FDDI, 100VG-AnyLAN.
Уровень LLC отвечает за достоверную передачу кадров данных между узлами, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Для уровня LLC также существует несколько вариантов протоколов, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.
Протоколы уровней MAC и LLC взаимно независимы - каждый протокол MAC-уровня может применяться с любым типом протокола LLC-уровня и наоборот.
Стандарт IEEE 802 содержит несколько разделов:
В разделе 802.1 приводятся основные понятия и определения, общие характеристики и требования к локальным сетям. Раздел 802.2 определяет подуровень управления логическим каналом LLC. Разделы 802.3 - 802.5 регламентируют спецификации различных протоколов подуровня доступа к среде MAC и их связь с уровнем LLC:
стандарт 802.3 описывает коллективный доступ с опознаванием несущей и обнаружением конфликтов (Carrier sense multiple access with collision detection - CSMA/CD), прототипом которого является метод доступа стандарта Ethernet; стандарт 802.4 определяет метод доступа к шине с передачей маркера (Token bus network), прототип - ArcNet; стандарт 802.5 описывает метод доступа к кольцу с передачей маркера (Token ring network), прототип - Token Ring.
Для каждого из этих стандартов определены спецификации физического уровня, определяющие среду передачи данных (коаксиальный кабель, витая пара или оптоволоконный кабель), ее параметры, а также методы кодирования информации для передачи по данной среде.
Все методы доступа используют протоколы уровня управления логическим каналом LLC, описанным в стандарте 802.2.
Протокол LLC уровня управления логическим каналом
В основу протокола LLC положен протокол HDLC (High-level Data Link Control Procedure), широко использующийся в территориальных сетях.
Структура кадров LLC
По своему назначению все кадры уровня LLC (называемые в стандарте 802.2 блоками данных - Protocol Data Unit, PDU) подразделяются на три типа - информационные, управляющие и ненумерованные:
Информационные кадры предназначены для передачи информации в процедурах с установлением логического соединения и должны обязательно содержать поле информации. В процессе передачи информационных блоков осуществляется их нумерация в режиме скользящего окна.
Управляющие кадры предназначены для передачи команд и ответов в процедурах с установлением логического соединения, в том числе запросов на повторную передачу искаженных информационных блоков.
Ненумерованные кадры предназначены для передачи ненумерованных команд и ответов, выполняющих в процедурах без установления логического соединения передачу информации, идентификацию и тестирование LLC-уровня, а в процедурах с установлением логического соединения - установление и разъединение логического соединения, а также информирование об ошибках.
Все типы кадров уровня LLC имеют единый формат (рис. 1). Они содержат четыре поля:
адрес точки входа сервиса назначения (Destination Service Access Point, DSAP), адрес точки входа сервиса источника (Source Service Access Point, SSAP), управляющее поле (Control) поле данных (Data)
Кадр LLC обрамляется двумя однобайтовыми полями "Флаг", имеющими значение 01111110. Флаги используются на MAC-уровне для определения границ блока. (Отметим, что формат кадров LLC, за исключением поля адреса точки входа сервиса источника, соответствует формату кадра HDLC, а также одного из вариантов протокола HDLC - протокола LAP-B, используемого в сетях X.25).
| Флаг (01111110) | Адрес точки входа сервиса назначения DSAP | Адрес точки входа сервиса источника SSAP | Управляющее поле Control | Данные Data | Флаг (01111110) |
рис. 1. Структура LLC-кадра стандарта 802-2
Поле данных кадра LLC предназначено для передачи по сети пакетов протоколов верхних уровней - IP, IPX, AppleTalk, DECnet, в редких случаях - прикладных протоколов, когда те не пользуются сетевыми протоколами, а вкладывают свои сообщения непосредственно в кадры канального уровня.
Поле данных может отсутствовать в управляющих кадрах и некоторых ненумерованных кадрах.
Поле управления ( один байт) используется для обозначения типа кадра данных - информационный, управляющий или ненумерованный. Кроме этого, в этом поле указываются порядковые номера отправленных и успешно принятых кадров, если подуровень LLC работает по процедуре LLC2 с установлением соединения. Формат поля управления полностью совпадает с форматом поля управления кадра LAP-B.
Поля DSAP и SSAP позволяют указать, какой сервис верхнего уровня пересылает данные с помощью этого кадра. Программному обеспечению узлов сети при получении кадров канального уровня необходимо распознать, какой протокол вложил свой пакет в поле данных поступившего кадра, для того, чтобы передать извлеченный из кадра пакет нужному протоколу для последующей обработки. Например, в качестве значения DSAP и SSAP может выступать код протокола IPX или же код протокола покрывающего дерева Spanning Tree.
Три типа процедур уровня LLC
В соответствии со стандартом 802.2 уровень управления логическим каналом LLC предоставляет верхним уровням три типа процедур:
LLC1 - сервис без установления соединения и без подтверждения; LLC2 - сервис с установлением соединения и подтверждением; LLC3 - сервис без установления соединения, но с подтверждением.
Этот набор процедур является общим для всех методов доступа к среде, определенных стандартами 802.3-802.5.
Сервис без установления соединения и без подтверждения LLC1 дает пользователю средства для передачи данных с минимумом издержек. Обычно, этот вид сервиса используется тогда, когда такие функции как восстановление данных после ошибок и упорядочивание данных выполняются протоколами вышележащих уровней, поэтому нет нужды дублировать их на уровне LLC.
Сервис с установлением соединений и с подтверждением LLC2 дает пользователю возможность установить логическое соединение перед началом передачи любого блока данных и, если это требуется, выполнить процедуры восстановления после ошибок и упорядочивание потока этих блоков в рамках установленного соединения. Протокол LLC2 во многом аналогичен протоколам семейства HDLC (LAP-B, LAP-D, LAP-M), которые применяются в глобальных сетях для обеспечения надежной передачи кадров на зашумленных линиях.
В некоторых случаях (например, при использовании сетей в системах реального времени, управляющих промышленными объектами), когда временные издержки установления логического соединения перед отправкой данных неприемлемы, а подтверждение корректности приема переданных данных необходимо, базовый сервис без установления соединения и без подтверждения не подходит. Для таких случаев предусмотрен дополнительный сервис, называемый сервисом без установления соединения, но с подтверждением LLC3.
Чаще всего в локальных сетях используются протоколы LLC1. Это объясняется тем, что кабельные каналы локальных сетей обеспечивают низкую вероятность искажений бит и потери кадров. Поэтому, использование повышающего надежность обмена протокола LLC2 часто приводит к неоправданной избыточности, только замедляющей общую пропускную способность стека коммуникационных протоколов. Тем не менее, иногда протокол LLC2 применяется и в локальных сетях. Так, этот протокол используется стеком SNA в том случае, когда мэйнфремы или миникомпьютеры IBM взаимодействуют через сети Token Ring. Протокол LLC2 используется также компанией Hewlett-Packard в том случае, когда принтеры подключается к сети Ethernet непосредственно, с помощью встроенных сетевых адаптеров.
Временная диаграмма сервисов протокола LLC

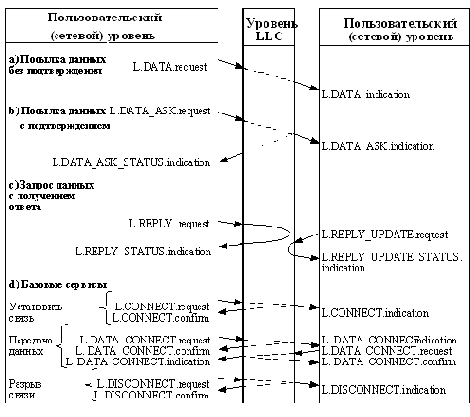

На рисунке 2 показана временная диаграмма сервисов, предоставляемых уровнем LLC для старших уровней. Все примитивы, изображенные на рисунке, имеют такие параметры, как адреса отправителя и получателя.
При использовании сервиса без установления соединения и без подтверждения протокол LLC, получив запрос от пользователя (примитив L.DATA.request) на передачу данных, делает попытку послать данные, сопровождающие запрос, используя МАС-подуровень. В этом случае отсутствует подтверждение того, прошла ли передача успешно или нет. В этом варианте функции уровня LLC сведены к минимуму - он используется только как интерфейс старших уровней к MAC-уровню. При использовании этого типа сервиса используются только ненумерованные блоки.
При использовании сервиса без установления соединения, но с подтверждением, пользователь оповещается об успешности или не успешности передачи данных (примитив L.DATA_ACK_STATUS.indication).
При использовании сервиса с получением ответа используются следующие примитивы:
Запрос содержимого буфера сообщения, управляемого протоколом LLC удаленного пользователя: L.REPLY.request и L.REPLY_STATUS.indication; Обновление содержимого буфера сообщения, управляемого протоколом LLC локального пользователя: L.REPLY_UPDATE.request и L.REPLY_UPDATE_STATUS.indication.
При использовании сервиса с установлением соединения перед отправкой любых данных должно быть установлено логическое соединение посредством выполнения примитива L.CONNECT. После того, как в рамках этого соединения будут переданы все данные, соединение должно быть разорвано с использованием примитива L.DISCONNECT.
Во время фазы передачи данных прием каждого свободного от ошибок блока данных подтверждается удаленным протоколом LLC. Это подтверждение преобразуется локальным протоколом LLC в примитив L.DATA_CONNECT.confirm и передается пользователю.

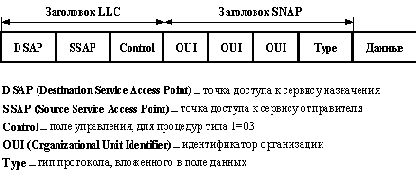

Заголовок SNAP
Между заголовком LLC и полем данных LLC может использоваться дополнительный заголовок, называемый заголовком SNAP (Sub-Area Access Protocol). Дополнительный заголовок SNAP используется для придания большей упорядоченности при указании типа протокола, который помещает свою информацию в поле данных кадра LLC.
Стандарт 802.2 использует для этой цели однобайтовые поля DSAP и SSAP, в то время как ранняя версия протокола Ethernet, предложенная совместно компаниями Digital, Intel и Xerox (так называемая, версия Ethernet DIX), использовала для этой цели двухбайтовое поле Type, для которого в качестве стандарта де-факто применялись двухбайтовые коды протоколов сетевого уровня, например, 0800 - для протокола IP и т.п.
Заголовок SNAP также содержит двухбайтовое поле Type, назначение и формат которого совпадает по назначению с полем Type кадра Ethernet DIX. Трехбайтовый код организации (OUI) используется для указания той организации по стандартизации, которая отвечает за числовые значения поля Type. Так, числовые значения поля Type для заголовка SNAP в случае использования его в кадрах Ethernet определяет комитет 802.3 IEEE, код которого равен 00 00 00.
Для других протоколов канального уровня значения кодов поля Type определяют другие организации по стандартизации. Таким образом, при использовании дополнительного заголовка SNAP достигается совместимость кадров 802.3 с кадрами Ethernet DIX по способу кодирования пакетов протоколов верхнего уровня, переносимых в поле данных. В поля DSAP и SSAP при использовании заголовка SNAP помещаются значения 170 (десятичное), которые говорят о том, что в поле данных кадра LLC вложен заголовок SNAP.
Имеет волновое сопротивление 50 Ом.
- коаксиальный кабель диаметром 0.25 дюйма, называемый "тонким" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 185 метров (без повторителей).
Имеет волновое сопротивление 50 Ом.
- коаксиальный кабель диаметром 0.5 дюйма, называемый "толстым" коаксиалом. Имеет волновое сопротивление 50 Ом. Максимальная длина сегмента - 500 метров (без повторителей).
Base-F
- оптоволоконный кабель. Топология аналогична стандарту на витой паре. Имеется несколько вариантов этой спецификации - FOIRL, 10Base-FL, 10Base-FB.
Число 10 обозначает битовую скорость передачи данных этих стандартов - 10 Мб/с, а слово Base - метод передачи на одной базовой частоте 10 МГц (в отличие от стандартов, использующих несколько несущих частот, которые называются broadband - широкополосными).
Base-T
- кабель на основе неэкранированной витой пары (Unshielded Twisted Pair, UTP). Образует звездообразную топологию с концентратором. Расстояние между концентратором и конечным узлом - не более 100 м.
Форматы кадров технологии Ethernet
Стандарт на технологию Ethernet, описанный в документе 802.3, дает описание единственного формата кадра МАС-уровня. Так как в кадр МАС-уровня должен вкладываться кадр уровня LLC, описанный в документе 802.2, то по стандартам IEEE в сети Ethernet может использоваться только единственный вариант кадра канального уровня, образованный комбинацией заголовков МАС и LLC подуровней. Тем не менее, на практике в сетях Ethernet на канальном уровне используются заголовки 4-х типов. Это связано с длительной историей развития технологии Ethernet до принятия стандартов IEEE 802, когда подуровень LLC не выделялся из общего протокола и, соответственно, заголовок LLC не применялся. Затем, после принятия стандартов IEEE и появления двух несовместимых форматов кадров канального уровня, была сделана попытка приведения этих форматов к некоторому общему знаменателю, что привело еще к одному варианту кадра.
Различия в форматах кадров могут иногда приводить к несовместимости аппаратуры, рассчитанной на работу только с одним стандартом, хотя большинство сетевых адаптеров, мостов и маршрутизаторов умеет работать со всеми используемыми на практике форматами кадров технологии Ethernet.
Ниже приводится описание всех четырех модификаций заголовков кадров Ethernet (причем под заголовком кадра понимается весь набор полей, которые относятся к канальному уровню):
Кадр 802.3/LLC (или кадр Novell 802.2) Кадр Raw 802.3 (или кадр Novell 802.3) Кадр Ethernet DIX (или кадр Ethernet II) Кадр Ethernet SNAP
Заголовок кадра 802.3/LLC является результатом объединения полей заголовков кадров, определенных в стандартах 802.3 и 802.2.
Стандарт 802.3 определяет восемь полей заголовка:
Поле преамбулы состоит из семи байтов синхронизирующих данных. Каждый байт содержит одну и ту же последовательность битов - 10101010. При манчестерском кодировании эта комбинация представляется в физической среде периодическим волновым сигналом. Преамбула используется для того, чтобы дать время и возможность схемам приемопередатчиков (transceiver) прийти в устойчивый синхронизм с принимаемыми тактовыми сигналами.
Начальный ограничитель кадра состоит из одного байта с набором битов 10101011. Появление этой комбинации является указанием на предстоящий прием кадра.
Адрес получателя - может быть длиной 2 или 6 байтов (MAC-адрес получателя). Первый бит адреса получателя - это признак того, является адрес индивидуальным или групповым: если 0, то адрес указывает на определенную станцию, если 1, то это групповой адрес нескольких (возможно всех) станций сети. При широковещательной адресации все биты поля адреса устанавливаются в 1. Общепринятым является использование 6-байтовых адресов.
Адрес отправителя - 2-х или 6-ти байтовое поле, содержащее адрес станции отправителя. Первый бит - всегда имеет значение 0.
Двухбайтовое поле длины определяет длину поля данных в кадре.
Поле данных может содержать от 0 до 1500 байт. Но если длина поля меньше 46 байт, то используется следующее поле - поле заполнения, чтобы дополнить кадр до минимально допустимой длины.
Поле заполнения состоит из такого количества байтов заполнителей, которое обеспечивает определенную минимальную длину поля данных (46 байт). Это обеспечивает корректную работу механизма обнаружения коллизий. Если длина поля данных достаточна, то поле заполнения в кадре не появляется.
Поле контрольной суммы - 4 байта, содержащие значение, которое вычисляется по определенному алгоритму (полиному CRC-32). После получения кадра рабочая станция выполняет собственное вычисление контрольной суммы для этого кадра, сравнивает полученное значение со значением поля контрольной суммы и, таким образом, определяет, не искажен ли полученный кадр.
Кадр 802.3 является кадром MAС-подуровня, в соответствии со стандартом 802.2 в его поле данных вкладывается кадр подуровня LLC с удаленными флагами начала и конца кадра. Формат кадра LLC был описан выше.

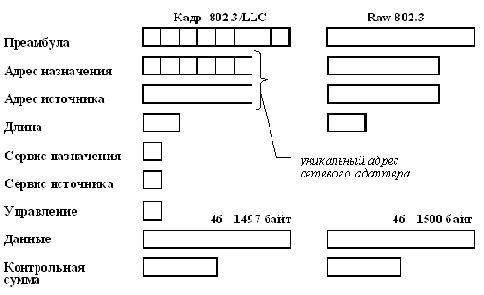

Результирующий кадр 802.3/LLC изображен в левой части рисунка 4. Так как кадр LLC имеет заголовок длиной 3 байта, то максимальный размер поля данных уменьшается до 1497 байт.
Рис. 4. Форматы кадров Ethernet
Справа на этом рисунке приведен кадр, который называют кадром Raw 802.3 (то есть "грубый" вариант 802.3) или же кадром Novell 802.3. Из рисунка видно, что это кадр MAC-подуровня стандарта 802.3, но без вложенного кадра подуровня LLC. Компания Novell долгое время не использовала служебные поля кадра LLC в своей операционной системе NetWare из-за отсутствия необходимости идентифицировать тип информации, вложенной в поле данных - там всегда находился пакет протокола IPX, долгое время бывшего единственным протоколом сетевого уровня в ОС NetWare.
Теперь, когда необходимость идентификации протокола верхнего уровня появилась, компания Novell стала использовать возможность инкапсуляции в кадр MAC-подуровня кадра LLC, то есть использовать стандартные кадры 802.3/LLC. Такой кадр компания обозначает теперь в своих операционных системах как кадр 802.2, хотя он является комбинацией заголовков 802.3 и 802.2.
Кадр стандарта Ethernet DIX, называемый также кадром Ethernet II, похож на кадр Raw 802.3 тем, что он также не использует заголовки подуровня LLC, но отличается тем, что на месте поля длины в нем определено поле типа протокола (поле Type). Это поле предназначено для тех же целей, что и поля DSAP и SSAP кадра LLC - для указания типа протокола верхнего уровня, вложившего свой пакет в поле данных этого кадра. Для кодирования типа протокола используются значения, превышающие значение максимальной длины поля данных, равное 1500, поэтому кадры Ethernet II и 802.3 легко различимы.
Еще одним популярным форматом кадра является кадр Ethernet SNAP (SNAP - SubNetwork Access Protocol, протокол доступа к подсетям). Кадр Ethernet SNAP определен в стандарте 802.2H и представляет собой расширение кадра 802.3 путем введения дополнительного поля идентификатора организации, которое может использоваться для ограничения доступа к сети компьютеров других организаций.
В таблице 2 приведены данные о том, какие типы кадров Ethernet обычно поддерживают реализации популярных протоколов сетевого уровня.
Таблица 2
| Тип кадра | Сетевые протоколы |
| Ethernet_II | IPX, IP, AppleTalk Phase I |
| Ethernet 802.3 | IPX |
| Ethernet 802.2 | IPX, FTAM |
| Ethernet_SNAP | IPX, IP, AppleTalk Phase II |
Метод доступа CSMA/CD
В сетях Ethernet используется метод доступа к среде передачи данных, называемый методом коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier-sense-multiply-access with collision detection, CSMA/CD).
Этот метод используется исключительно в сетях с общей шиной (к которым относятся и радиосети, породившие этот метод). Все компьютеры такой сети имеют непосредственный доступ к общей шине, поэтому она может быть использована для передачи данных между любыми двумя узлами сети. Простота схемы подключения - это один из факторов, определивших успех стандарта Ethernet. Говорят, что кабель, к которому подключены все станции, работает в режиме коллективного доступа (multiply-access,MA).
Все данные, передаваемые по сети, помещаются в кадры определенной структуры и снабжаются уникальным адресом станции назначения. Затем кадр передается по кабелю. Все станции, подключенные к кабелю, могут распознать факт передачи кадра, и та станция, которая узнает собственный адрес в заголовках кадра, записывает его содержимое в свой внутренний буфер, обрабатывает полученные данные и посылает по кабелю кадр-ответ. Адрес станции-источника также включен в исходный кадр, поэтому станция-получатель знает, кому нужно послать ответ.
При описанном подходе возможна ситуация, когда две станции одновременно пытаются передать кадр данных по общему кабелю (рис. 3). Для уменьшения вероятности этой ситуации непосредственно перед отправкой кадра передающая станция слушает кабель (то есть принимает и анализирует возникающие на нем электрические сигналы), чтобы обнаружить, не передается ли уже по кабелю кадр данных от другой станции. Если опознается несущая (carrier-sense, CS), то станция откладывает передачу своего кадра до окончания чужой передачи, и только потом пытается вновь его передать. Но даже при таком алгоритме две станции одновременно могут решить, что по шине в данный момент времени нет передачи, и начать одновременно передавать свои кадры. Говорят, что при этом происходит коллизия, так как содержимое обоих кадров сталкивается на общем кабеле, что приводит к искажению информации.
Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется обнаружение коллизии (collision detection, CD). Для увеличения вероятности немедленного обнаружения коллизии всеми станциями сети, ситуация коллизии усиливается посылкой в сеть станциями, начавшими передачу своих кадров, специальной последовательности битов, называемой jam-последовательностью.
После обнаружения коллизии передающая станция обязана прекратить передачу и ожидать в течение короткого случайного интервала времени, а затем может снова сделать попытку передачи кадра.
Из описания метода доступа видно, что он носит вероятностный характер, и вероятность успешного получения в свое распоряжение общей среды зависит от загруженности сети, то есть от интенсивности возникновения в станциях потребности передачи кадров. При разработке этого метода предполагалось, что скорость передачи данных в 10 Мб/с очень высока по сравнению с потребностями компьютеров во взаимном обмене данными, поэтому загрузка сети будет всегда небольшой. Это предположение остается часто справедливым и по сей день, однако уже появились приложения, работающие в реальном масштабе времени с мультимедийной информацией, для которых требуются гораздо более высокие скорости передачи данных. Поэтому наряду с классическим Ethernet'ом растет потребность и в новых высокоскоростных технологиях.
Метод CSMA/CD определяет основные временные и логические соотношения, гарантирующие корректную работу всех станций в сети:
Между двумя последовательно передаваемыми по общей шине кадрами информации должна выдерживаться пауза в 9.6 мкс; эта пауза нужна для приведения в исходное состояние сетевых адаптеров узлов, а также для предотвращения монопольного захвата среды передачи данных одной станцией. При обнаружении коллизии (условия ее обнаружения зависят от применяемой физической среды) станция выдает в среду специальную 32-х битную последовательность (jam-последовательность), усиливающую явление коллизии для более надежного распознавания ее всеми узлами сети. После обнаружения коллизии каждый узел, который передавал кадр и столкнулся с коллизией, после некоторой задержки пытается повторно передать свой кадр.
Узел делает максимально 16 попыток передачи этого кадра информации, после чего отказывается от его передачи. Величина задержки выбирается как равномерно распределенное случайное число из интервала, длина которого экспоненциально увеличивается с каждой попыткой. Такой алгоритм выбора величины задержки снижает вероятность коллизий и уменьшает интенсивность выдачи кадров в сеть при ее высокой загрузке.

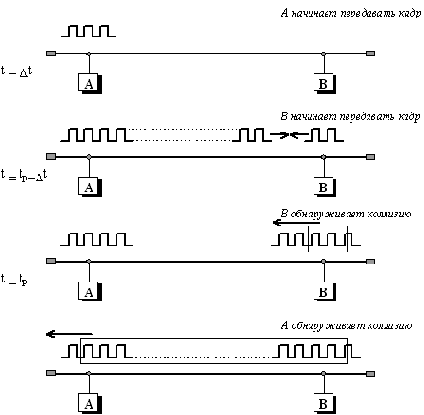

Рис. 3. Схема возникновения коллизии в методе случайного доступа CSMA/CD
(tp - задержка распространения сигнала между станциями A и B)
Четкое распознавание коллизий всеми станциями сети является необходимым условием корректной работы сети Ethernet. Если какая-либо передающая станция не распознает коллизию и решит, что кадр данных ею передан верно, то этот кадр данных будет утерян, так как информация кадра исказится из-за наложения сигналов при коллизии, он будет отбракован принимающей станцией (скорее всего из-за несовпадения контрольной суммы). Конечно, скорее всего искаженная информация будет повторно передана каким-либо протоколом верхнего уровня, например, транспортным или прикладным, работающим с установлением соединения и нумерацией своих сообщений. Но повторная передача сообщения протоколами верхних уровней произойдет через гораздо более длительный интервал времени (десятки секунд) по сравнению с микросекундными интервалами, которыми оперирует протокол Ethernet. Поэтому, если коллизии не будут надежно распознаваться узлами сети Ethernet, то это приведет к заметному снижению полезной пропускной способности данной сети.
Все параметры протокола Ethernet подобраны таким образом, чтобы при нормальной работе узлов сети коллизии всегда четко распознавались. Именно для этого минимальная длина поля данных кадра должна быть не менее 46 байт (что вместе со служебными полями дает минимальную длину кадра в 72 байта или 576 бит). Длина кабельной системы выбирается таким образом, чтобы за время передачи кадра минимальной длины сигнал коллизии успел бы распространиться до самого дальнего узла сети.
Поэтому для скорости передачи данных 10 Мб/с, используемой в стандартах Ethernet, максимальное расстояние между двумя любыми узлами сети не должно превышать 2500 метров.
С увеличением скорости передачи кадров, что имеет место в новых стандартах, базирующихся на том же методе доступа CSMA/CD, например, Fast Ethernet, максимальная длина сети уменьшается пропорционально увеличению скорости передачи. В стандарте Fast Ethernet она составляет 210 м, а в гигабитном Ethernet ограничена 25 метрами.
Независимо от реализации физической среды, все сети Ethernet должны удовлетворять двум ограничениям, связанным с методом доступа:
максимальное расстояние между двумя любыми узлами не должно превышать 2500 м, в сети не должно быть более 1024 узлов.
Кроме того, каждый вариант физической среды добавляет к этим ограничениям свои ограничения, которые также должны выполняться.
Уточним основные параметры операций передачи и приема кадров Ethernet, кратко описанные выше.
Станция, которая хочет передать кадр, должна сначала с помощью MAC-узла упаковать данные в кадр соответствующего формата. Затем для предотвращения смешения сигналов с сигналами другой передающей станции, MAC-узел должен прослушивать электрические сигналы на кабеле и в случае обнаружения несущей частоты 10 МГц отложить передачу своего кадра. После окончания передачи по кабелю станция должна выждать небольшую дополнительную паузу, называемую межкадровым интервалом (interframe gap), что позволяет узлу назначения принять и обработать передаваемый кадр, и после этого начать передачу своего кадра.
Одновременно с передачей битов кадра приемно-передающее устройство узла следит за принимаемыми по общему кабелю битами, чтобы вовремя обнаружить коллизию. Если коллизия не обнаружена, то передается весь кадр, поле чего MAC-уровень узла готов принять кадр из сети либо от LLC-уровня.
Если же фиксируется коллизия, то MAC-узел прекращает передачу кадра и посылает jam-последовательность, усиливающую состояние коллизии. После посылки в сеть jam-последовательности MAC-узел делает случайную паузу и повторно пытается передать свой кадр.
В случае повторных коллизий существует максимально возможное число попыток повторной передачи кадра (attempt limit), которое равно 16. При достижении этого предела фиксируется ошибка передачи кадра, сообщение о которой передается протоколу верхнего уровня.
Для того, чтобы уменьшить интенсивность коллизий, каждый MAC-узел с каждой новой попыткой случайным образом увеличивает длительность паузы между попытками. Временное расписание длительности паузы определяется на основе усеченного двоичного экспоненциального алгоритма отсрочки (truncated binary exponential backoff). Пауза всегда составляет целое число так называемых интервалов отсрочки.
Интервал отсрочки (slot time) - это время, в течение которого станция гарантированно может узнать, что в сети нет коллизии. Это время тесно связано с другим важным временным параметром сети - окном коллизий (collision window). Окно коллизий равно времени двукратного прохождения сигнала между самыми удаленными узлами сети - наихудшему случаю задержки, при которой станция еще может обнаружить, что произошла коллизия. Интервал отсрочки выбирается равным величине окна коллизий плюс некоторая дополнительная величина задержки для гарантии:
интервал отсрочки = окно коллизий + дополнительная задержка
В стандартах 802.3 большинство временных интервалов измеряется в количестве межбитовых интервалов, величина которых для битовой скорости 10 Мб/с составляет 0.1 мкс и равна времени передачи одного бита.
Величина интервала отсрочки в стандарте 802.3 определена равной 512 битовым интервалам, и эта величина рассчитана для максимальной длины коаксиального кабеля в 2.5 км. Величина 512 определяет и минимальную длину кадра в 64 байта, так как при кадрах меньшей длины станция может передать кадр и не успеть заметить факт возникновения коллизии из-за того, что искаженные коллизией сигналы дойдут до станции в наихудшем случае после завершения передачи. Такой кадр будет просто потерян.
Время паузы после N-ой коллизии полагается равным L интервалам отсрочки, где L - случайное целое число, равномерно распределенное в диапазоне [0, 2N].
Величина диапазона растет только до 10 попытки (напомним, что их не может быть больше 16), а далее диапазон остается равным [0, 210], то есть [0, 1024]. Значения основных параметров процедуры передачи кадра стандарта 802.3 приведено в таблице 1.
Таблица 1.
| Битовая скорость | 10 Мб/c |
| Интервал отсрочки | 512 битовых интервалов |
| Межкадровый интервал | 9.6 мкс |
| Максимальное число попыток передачи | 16 |
| Максимальное число возрастания диапазона паузы | 10 |
| Длина jam-последовательности | 32 бита |
| Максимальная длина кадра (без преамбулы) | 1518 байтов |
| Минимальная длина кадра (без преамбулы) | 64 байта (512 бит) |
| Длина преамбулы | 64 бита |
Так как размер пакета минимальной длины вместе с преамбулой составляет 64+8 = 72 байта или 576 битов, то на его передачу затрачивается 57.6 мкс. Прибавив межкадровый интервал в 9.6 мкс, получаем, что период следования минимальных пакетов равен 67.2 мкс. Это соответствует максимально возможной пропускной способности сегмента Ethernet в 14880 п/с.
Методика расчета конфигурации сети Ethernet
Для того, чтобы сеть Ethernet, состоящая из сегментов различной физической природы, работала корректно, необходимо, чтобы выполнялись три основных условия:
Количество станций в сети не превышает 1024 (с учетом ограничений для коаксиальных сегментов). Удвоенная задержка распространения сигнала (Path Delay Value, PDV) между двумя самыми удаленными друг от друга станциями сети не превышает 575 битовых интервалов. Сокращение межкадрового расстояния (Interpacket Gap Shrinkage) при прохождении последовательности кадров через все повторители не более, чем на 49 битовых интервалов (напомним, что при отправке кадров станция обеспечивает начальное межкадровое расстояние в 96 битовых интервалов).
Соблюдение этих требований обеспечивает корректность работы сети даже в случаях, когда нарушаются простые правила конфигурирования, определяющие максимальное количество повторителей и максимальную длину сегментов каждого типа.
Физический смысл ограничения задержки распространения сигнала по сети уже пояснялся - соблюдение этого требования обеспечивает своевременное обнаружение коллизий.
Требование на минимальное межкадровое расстояние связано с тем, что при прохождении кадра через повторитель это расстояние уменьшается. Каждый пакет, принимаемый повторителем, ресинхронизируется для исключения дрожания сигналов, накопленного при прохождении последовательности импульсов по кабелю и через интерфейсные схемы. Процесс ресинхронизации обычно увеличивает длину преамбулы, что уменьшает межкадровый интервал. При прохождении кадров через несколько повторителей межкадровый интервал может уменьшиться настолько, что сетевым адаптерам в последнем сегменте не хватит времени на обработку предыдущего кадра, в результате чего кадр будет просто потерян. Поэтому не допускается суммарное уменьшение межкадрового интервала более чем на 49 битовых интервалов. Величину уменьшения межкадрового расстояния при переходе между соседними сегментами обычно называют в англоязычной литературе Segment Variability Value, SVV, а суммарную величину уменьшения межкадрового интервала при прохождении всех повторителей - Path Variability Value, PVV. Очевидно, что величина PVV равна сумме SVV всех сегментов, кроме последнего.
Правило 4-х повторителей
При описании топологии сети стандарта 10Base-5 приводились ограничения на длину одного непрерывного отрезка коаксиального кабеля, используемого в качестве общей шины передачи данных для всех станций сети. Отрезок кабеля, завершающийся на обоих концах терминаторами и имеющий общую длину не более 500 м называется физическим сегментом сети. Однако при расчете окна коллизий общая максимальная длина сети 10Base-5 считалась равной 2500 м. Противоречия здесь нет, так как стандарт 10Base-5 (впрочем как и остальные стандарты физического уровня Ethernet) допускает соединение нескольких сегментов коаксиального кабеля с помощью повторителей, которые обеспечивают увеличение общей длины сети.
Повторитель соединяет два сегмента коаксиального кабеля и выполняет функции регенерации электрической формы сигналов и их синхронизации (retiming). Повторитель прозрачен для станций, он обязан передавать кадры без искажений, модификации, потери или дублирования. Имеются ограничения на максимально допустимые величины дополнительных задержек распространения битов нормального кадра через повторитель, а также битов jam-последовательности, которую повторитель обязан передать на все подключенные к нему сегменты при обнаружении коллизии на одном из них. Воспроизведение коллизии на всех подключенных к повторителю сегментах - одна из его основных функций. Говорят, что сегменты, соединенные повторителями, образуют один домен коллизий (collision domain).

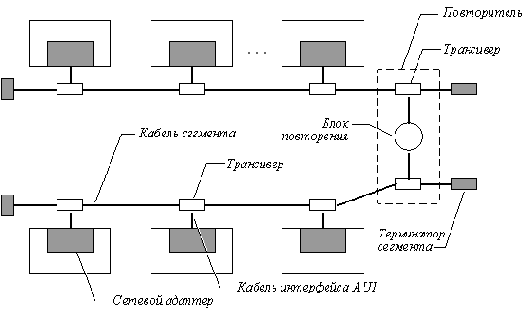

Повторитель состоит из трансиверов, подключаемых к коаксиальным сегментам, а также блока повторения, выполняющего основные функции повторителя.
На рисунке 5 показан пример сети, состоящей из двух сегментов, соединенных одним повторителем.

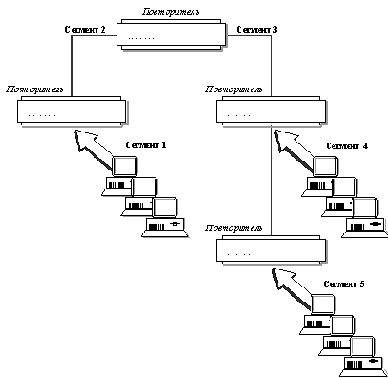

В общем случае стандарт 10Base-5 допускает использование до 4-х повторителей, соединяющих в этом случае 5 сегментов длиной до 500 метров каждый, если используемые повторители удовлетворяют ограничениям на допустимые величины задержек сигналов. При этом общая длина сети будет составлять 2500 м, и такая конфигурация гарантирует правильное обнаружение коллизии крайними станциями сети.
Только 3 сегмента из 5 могут быть нагруженными, то есть сегментами с подключенными к ним трансиверами конечных станций.
Правила 4-х повторителей и максимальной длины каждого из сегментов легко использовать на практике для определения корректности конфигурации сети. Однако эти правила применимы только тогда, когда все соединяемые сегменты представляют собой одну физическую среду, то есть в нашем случае толстый коаксиальный кабель, а все повторители также удовлетворяют требованиям физического стандарта 10Base-5. Аналогичные простые правила существуют и для сетей, все сегменты которых удовлетворяют требованиям другого физического стандарта, например, 10Base-T или 10Base-F. Однако для смешанных случаев, когда в одной сети Ethernet присутствуют сегменты различных физических стандартов, правила, основанные только на количестве повторителей и максимальных длинных сегментов становятся более запутанными. Поэтому более надежно рассчитывать время полного оборота сигнала по смешанной сети с учетом задержек в каждом типе сегментов и в каждом типе повторителей и сравнивать его с максимально допустимым временем, которое для любых сетей Ethernet с битовой скоростью 10 Мб/с не должно превышать 575 битовых интервалов (количество битовых интервалов в пакете минимальной длины с учетом преамбулы). Примеры таких расчетов будут даны после рассмотрения всех физических стандартов Ethernet.
Правый сегмент 6:
165 + 100 ґ 0.113 = 176.3
Сумма всех составляющих дает значение PDV, равное 568.4.
Так как значение PDV меньше максимально допустимой величины 575, то эта сеть проходит по величине максимально возможной задержки оборота сигнала. Несмотря на то, что ее общая длина больше 2500 метров.
Промежуточный сегмент 5 10Base-FB:
2
Сумма этих величин дает значение PVV, равное 24.5, что меньше предельного значения в 49 битовых интервалов.
В результате, приведенная в примере сеть по всем параметрам соответствует стандартам Ethernet.
Расчет PDV
Для упрощения расчетов обычно используются справочные данные, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и в различных физических средах. В таблице 3 приведены данные, необходимые для расчета значения PDV для всех физических стандартов сетей Ethernet, взятые из справочника Technical Reference Pocket Guide (Volume 4, Number 4) компании Bay Networks.
Таблица 3.
| Тип сегмента | База левого сегмента | База промежуточного сегмента | База правого сегмента | Задержка среды на 1 м | Максимальная длина сегмента |
| 10Base-5 | 11.8 | 46.5 | 169.5 | 0.0866 | 500 |
| 10Base-2 | 11.8 | 46.5 | 169.5 | 0.1026 | 185 |
| 10Base-T | 15.3 | 42.0 | 165.0 | 0.113 | 100 |
| 10Base-FB | - | 24.0 | - | 0.1 | 2000 |
| 10Base-FL | 12.3 | 33.5 | 156.5 | 0.1 | 2000 |
| FOIRL | 7.8 | 29.0 | 152.0 | 0.1 | 1000 |
| AUI (> 2 м) | 0 | 0 | 0 | 0.1026 | 2+48 |

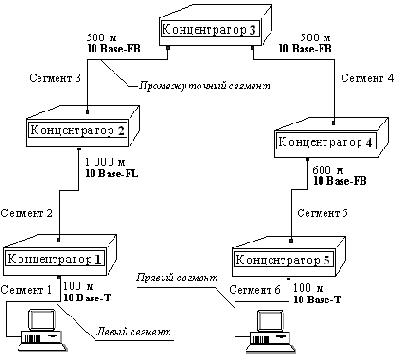

Поясним терминологию, использованную в этой таблице, на примере сети, изображенной на рисунке 11.
Рис. 11. Пример сети Ethernet, состоящей из сегментов
различных физических стандартов
Левым сегментом называется сегмент, в котором начинается путь сигнала от выхода передатчика (выход Tx) конечного узла. Затем сигнал проходит через промежуточные сегменты и доходит до приемника (вход Rx) наиболее удаленного узла наиболее удаленного сегмента, который называется правым. С каждым сегментом связана постоянная задержка, названная базой, которая зависит только от типа сегмента и от положения сегмента на пути сигнала (левый, промежуточный или правый). Кроме этого, с каждым сегментом связана задержка распространения сигнала вдоль кабеля сегмента, которая зависит от длины сегмента и вычисляется путем умножения времени распространения сигнала по одному метру кабеля (в битовых интервалах) на длину кабеля в метрах.
Общее значение PDV равно сумме базовых и переменных задержек всех сегментов сети. Значения констант в таблице даны с учетом удвоения величины задержки при круговом обходе сети сигналом, поэтому удваивать полученную сумму не нужно.
Так как левый и правый сегмент имеют различные величины базовой задержки, то в случае различных типов сегментов на удаленных краях сети необходимо выполнить расчеты дважды: один раз принять в качестве левого сегмента сегмент одного типа, а во второй раз - сегмент другого типа, а результатом считать максимальное значение PDV. В нашем примере крайние сегменты сети принадлежат к одному типу - стандарту 10Base-T, поэтому двойной расчет не требуется, но если бы они были сегментами разного типа, то в первом случае нужно было бы принять в качестве левого сегмент между станцией и концентратором 1, а во втором считать левым сегмент между станцией и концентратором 5.
Рассчитаем значение PDV для нашего примера.
Расчет PVV
Для расчета PVV также можно воспользоваться табличными значениями максимальных величин уменьшения межкадрового интервала при прохождении повторителей различных физических сред (таблица 4 взята из того же справочника, что и предыдущая).
Таблица 4.
| Тип сегмента | Передающий сегмент | Промежуточный сегмент |
| 10Base-5 или 10Base-2 | 16 | 11 |
| 10Base-FB | - | 2 |
| 10Base-FL | 10.5 | 8 |
| 10Base-T | 10.5 | 8 |
В соответствии с этими данными рассчитаем значение PVV для нашего примера.
Спецификации физической среды Ethernet
Исторически первые сети технологии Ethernet были созданы на коаксиальном кабеле диаметром 0.5 дюйма. В дальнейшем были определены и другие спецификации физического уровня для стандарта Ethernet, позволяющие использовать различные среды передачи данных в качестве общей шины. Метод доступа CSMA/CD и все временные параметры Ethernet остаются одними и теми же для любой спецификации физической среды.
Физические спецификации технологии Ethernet на сегодняшний день включают следующие среды передачи данных:
в качестве передающей среды коаксиальный
Стандарт 10Base-2 использует в качестве передающей среды коаксиальный кабель с диаметром центрального медного провода 0,89 мм и внешним диаметром около 5 мм ("тонкий" Ethernet, волновое сопротивление кабеля 50 Ом). Максимальная длина сегмента без повторителей составляет 185 м, сегмент должен иметь на концах согласующие терминаторы 50 Ом.
Станции подключаются к кабелю с помощью T-коннектора, который представляет из себя тройник, один отвод которого соединяется с сетевым адаптером, а два других - с двумя концами разрыва кабеля. Максимальное количество станций, подключаемых к одному сегменту, 30. Минимальное расстояние между станциями - 1 м.
Этот стандарт очень близок к стандарту 10Base-5. Но трансиверы в нем объединены с сетевыми адаптерами за счет того, что более гибкий тонкий коаксиальный кабель может быть подведен непосредственно к выходному разъему платы сетевого адаптера, установленной в шасси компьютера. Кабель в данном случае "висит" на сетевом адаптере, что затрудняет физическое перемещение компьютеров.

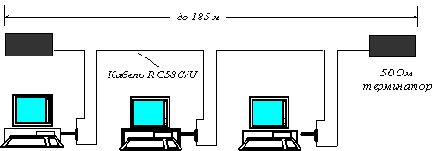

Топология сегмента сети стандарта 10Base-2 показана на рисунке 8.
Рис. 8. Сеть стандарта 10Base-2
Реализация этого стандарта на практике приводит к наиболее простому решению для кабельной сети, так как для соединения компьютеров требуются только сетевые адаптеры и Т-коннекторы. Однако этот вид кабельных соединений наиболее сильно подвержен авариям и сбоям: кабель восприимчив к помехам, в моноканале имеется большое количество механических соединений (каждый T-коннектор дает три механических соединения, два из которых имеют жизненно важное значение для всей сети), пользователи имеют доступ к разъемам и могут нарушить целостность моноканала. Кроме того, эстетика и эргономичность этого решения оставляют желать лучшего, так как от каждой станции через T-коннектор отходят два довольно заметных провода, которые под столом часто образуют моток кабеля - запас, необходимый на случай даже небольшого перемещения рабочего места.
Общим недостатком стандартов 10Base-5 и 10Base-2 является отсутствие оперативной информации о состоянии моноканала. Повреждение кабеля обнаруживается сразу же (сеть престает работать), но для поиска отказавшего отрезка кабеля необходим специальный прибор - кабельный тестер.
соответствует экспериментальной сети Ethernet
Стандарт 10Base- 5 соответствует экспериментальной сети Ethernet фирмы Xerox и может считаться классическим Ethernet'ом. Он использует в качестве среды передачи данных коаксиальный кабель с диаметром центрального медного провода 2,17 мм и внешним диаметром около 10 мм ("толстый" Ethernet).
Кабель используется как моноканал для всех станций. Сегмент кабеля имеет максимальную длину 500 м (без повторителей) и должен иметь на концах согласующие терминаторы сопротивлением 50 Ом, поглощающие распространяющиеся по кабелю сигналы и препятствующие возникновению отраженных сигналов.
Различные компоненты сети, выполненной на толстом коаксиале, показаны на рисунке 5.
Станция должна подключаться к кабелю при помощи приемопередатчика - трансивера. Трансивер устанавливается непосредственно на кабеле и питается от сетевого адаптера компьютера (рис. 6). Трансивер может подсоединяться к кабелю как методом прокалывания, обеспечивающим непосредственный физический контакт, так и бесконтактным методом.
Трансивер соединяется с сетевым адаптером интерфейсным кабелем AUI (Attachment Unit Interface) длиной до 50 м, состоящим из 4 витых пар (адаптер должен иметь разъем AUI). Допускается подключение к одному сегменту не более 100 трансиверов, причем расстояние между подключениями трансиверов не должно быть меньше 2.5 м.

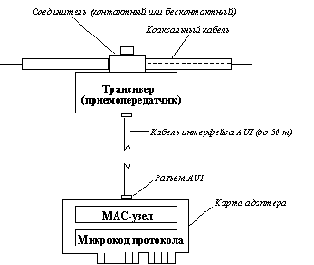

Рис. 5. Компоненты физического уровня сети стандарта
10 Base-5, состоящей из двух сегментов
Рис. 6. Структурная схема сетевого адаптера стандарта
10Base-5 ("толстый" Ethernet )
Трансивер - это часть сетевого адаптера, которая выполняет следующие функции:
прием и передача данных с кабеля на кабель, определение коллизий на кабеле, электрическая развязка между кабелем и остальной частью адаптера, защита кабеля от некорректной работы адаптера.
Последнюю функцию часто называют контролем болтливости (jabber control). При возникновении неисправностей в адаптере может возникнуть ситуация, когда на кабель будет непрерывно выдаваться последовательность случайных сигналов.
Так как кабель - это общая среда для всех станций, то работа сети будет заблокирована одним неисправным адаптером. Чтобы этого не случилось, на выходе передатчика ставится схема, которая проверяет количество битов, переданных в пакете. Если максимальная длина пакета превышается, то эта схема просто отсоединяет выход передатчика от кабеля.
Упрощенная структурная схема трансивера показана на рисунке 7. Детектор коллизий определяет наличие коллизии в коаксиальном кабеле по повышенному уровню постоянной составляющей сигналов. Если постоянная составляющая превышает определенный порог, то значит на кабель работает более чем один передатчик.
К достоинствам стандарта 10Base-5 относятся:
хорошая защищенность кабеля от внешних воздействий, сравнительно большое расстояние между узлами, возможность простого перемещения рабочей станции в пределах длины кабеля AUI.

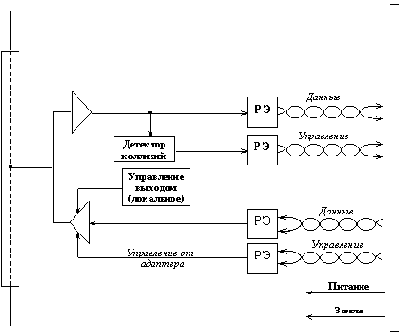

Рис. 7. Структурная схема трансивера
К недостаткам следует отнести:
высокую стоимость кабеля, сложность его прокладки из-за большой жесткости, наличие специального инструмента для заделки кабеля, при повреждении кабеля или плохом соединении происходит останов работы всей сети, необходимо заранее предусмотреть подводку кабеля ко всем возможным местам установки компьютеров.
Стандарт 10Base-F
Стандарт 10Base-F использует в качестве среды передачи данных оптоволокно. Функционально сеть стандарта 10Base-F состоит из тех же элементов, что и сеть стандарта 10Base-T - сетевых адаптеров, многопортового повторителя и отрезков кабеля, соединяющих адаптер с портом повторителя. Как и при использовании витой пары, для соединения адаптера с повторителем используется два оптоволокна - одно соединяет выход Tx адаптера со входом Rx повторителя, а другое - вход Rx адаптера с выходом Tx повторителя.
Стандарт FOIRL (Fiber Optic Inter-Repeater Link) - это первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Он гарантирует длину оптоволоконной связи между повторителями до 1 км при общей длине сети не более 2500 м. Максимальное число повторителей - 4.
Стандарт 10Base-FL предназначен для соединения конечных узлов с концентратором и работает с сегментами оптоволокна длиной не более 2000 м при общей длине сети не более 2500 м. Максимальное число повторителей - 4.
Стандарт 10Base-FB предназначен для магистрального соединения повторителей. Он позволяет иметь в сети до 5 повторителей при максимальной длине одного сегмента 2000 м и максимальной длине сети 2740 м. Повторители, соединенные по стандарту 10Base-FB постоянно обмениваются специальными последовательностями сигналов, отличающимися от сигналов кадров данных, для обнаружения отказов своих портов. Поэтому, концентраторы стандарта 10Base-FB могут поддерживать резервные связи, переходя на резервный порт при обнаружении отказа основного с помощью тестовых специальных сигналов. Концентраторы этого стандарта передают как данные, так и сигналы простоя линии синхронно, поэтому биты синхронизации кадра не нужны и не передаются. Стандарт 10Base-FB поэтому называют также синхронный Ethernet.
Стандарты 10Base-FL и 10Base-FB не совместимы между собой.
Стандарт 10Base-T
Стандарт принят в 1991 году как дополнение к существующему набору стандартов Ethernet и имеет обозначение 802.3i.
Использует в качестве среды двойную неэкранированную витую пару (Unshielded Twisted Pair, UTP). Соединения станций осуществляются по топологии "точка - точка" со специальным устройством - многопортовым повторителем с помощью двух витых пар. Одна витая пара используется для передачи данных от станции к повторителю (выход Tx сетевого адаптера), а другая - для передачи данных от повторителя станции (вход Rx сетевого адаптера). На рисунке 9 показан пример трехпортового повторителя.
Многопортовые повторители в данном случае обычно называются концентраторами (англоязычные термины - hub или concentrator). Концентратор осуществляет функции повторителя сигналов на всех отрезках витых пар, подключенных к его портам, так что образуется единая среда передачи данных - моноканал (шина). Повторитель обнаруживает коллизию в сегменте в случае одновременной передачи сигналов по нескольким своим Rx входам и посылает jam-последовательность на все свои Tx выходы. Стандарт определяет битовую скорость передачи данных 10 Мб/с и максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при использовании витой пары качества не ниже категории 3.
Рис. 9. Сеть 10Base-T - один домен коллизий
Tx - передатчик, Rx - приемник
Возможно иерархическое соединение концентраторов в дерево (рис. 10). Для обеспечения синхронизации станций при реализации процедур доступа CSMA/CD и надежного распознавания станциями коллизий в стандарте определено максимально число концентраторов между любыми двумя станциями сети.
Рис. 2.10. Повторители (концентраторы)
Общее количество станций в сети 10Base-T не должно превышать 1024.
Сети, построенные на основе стандарта 10Base-T, обладают по сравнению с коаксиальными вариантами Ethernet'а многими преимуществами. Эти преимущества связаны с разделением общего физического кабеля на отдельные кабельные отрезки, подключенные к центральному коммуникационному устройству. И хотя логически эти отрезки попрежнему образуют общий домен коллизий, их физическое разделение позволяет контролировать их состояние и отключать в случае обрыва, короткого замыкания или неисправности сетевого адаптера на индивидуальной основе. Это обстоятельство существенно облегчает эксплуатацию больших сетей Ethernet, так как концентратор обычно автоматически выполняет такие функции, уведомляя при этом администратора сети о возникшей проблеме.
Стандарты технологии Ethernet
Ethernet - это самый распространенный на сегодняшний день стандарт локальных сетей. Общее количество сетей, использующих в настоящее время Ethernet, оценивается в 5 миллионов, а количество компьютеров, работающих с установленными сетевыми адаптерами Ethernet - в 50 миллионов.
Когда говорят Ethernet, то под этим обычно понимают любой из вариантов этой технологии. В более узком смысле, Ethernet - это сетевой стандарт, основанный на технологиях экспериментальной сети Ethernet Network, которую фирма Xerox разработала и реализовала в 1975 году (еще до появления персонального компьютера). Метод доступа был опробован еще раньше: во второй половине 60-х годов в радиосети Гавайского университета использовались различные варианты случайного доступа к общей радиосреде, получившие общее название Aloha. В 1980 году фирмы DEC, Intel и Xerox совместно разработали и опубликовали стандарт Ethernet версии II для сети, построенной на основе коаксиального кабеля. Поэтому стандарт Ethernet иногда называют стандартом DIX по заглавным буквам названий фирм.
Рис. 3. Примитивы уровня LLC
а, в, с - без установления соединения, d - с установлением соединения
На основе стандарта Ethernet DIX был разработан стандарт IEEE 802.3, который во многом совпадает со своим предшественником, но некоторые различия все же имеются. В то время, как в стандарте IEEE 802.3 различаются уровни MAC и LLC, в оригинальном Ethernet оба эти уровня объединены в единый канальный уровень. В Ethernet определяется протокол тестирования конфигурации (Ethernet Configuration Test Protocol), который отсутствует в IEEE 802.3. Несколько отличается и формат кадра, хотя минимальные и максимальные размеры кадров в этих стандартах совпадают.
В зависимости от типа физической среды стандарт IEEE 802.3 имеет различные модификации - 10Base-5, 10Base-2, 10Base-T, 10Base-F.
Для передачи двоичной информации по кабелю для всех вариантов физического уровня технологии Ethernet используется манчестерский код.
Все виды стандартов Ethernet используют один и тот же метод разделения среды передачи данных - метод CSMA/CD.
Физическая реализация сетей Token Ring
Стандарт Token Ring фирмы IBM предусматривает построение связей в сети как с помощью непосредственного соединения станций друг с другом, так и образование кольца с помощью концентраторов (называемых MAU - Media Attachment Unit или MSAU - Multi-Station Access Unit).
На рисунке 14 показаны основные аппаратные элементы сети Token Ring и способы их соединения.

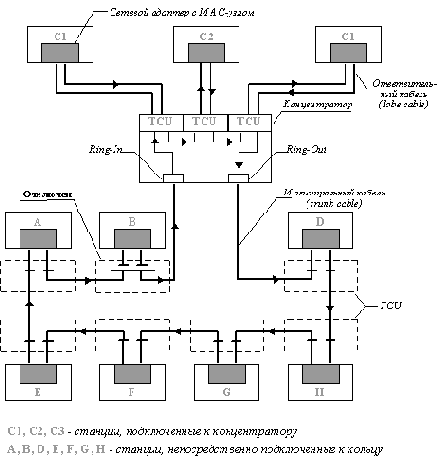

Рис. 14. Конфигурация кольца Token Ring
В приведенной конфигурации показаны станции двух типов.
Станции С1, С2 и С3 - это станции, подключаемые к кольцу через концентратор. Обычно такими станциями являются компьютеры с установленными в них сетевыми адаптерами. Станции этого типа соединяются с концентратором ответвительным кабелем (lobe cable), который обычно является экранированной витой парой (Shielded Twisted Pair, STP), соответствующей стандартному типу кабеля из кабельной системы IBM (Type 1, 2, 6, 8, 9).
Максимальная длина ответвительного кабеля зависит от типа концентратора, типа кабеля и скорости передачи данных. Обычно для скорости 16 Мб/с максимальная длина кабеля Type 1 может достигать 200 м, а для скорости 4 Мб/с - 600 м. Концентраторы Token Ring делятся на активные и пассивные. Пассивные концентраторы обеспечивают только соединения портов внутри концентратора в кольцо, активные выполняют и функции повторителя, обеспечивая ресинхронизацию сигналов и исправление их амплитуды и формы. Естественно, что активные концентраторы поддерживают большие расстояния до станции, чем пассивные.
Остальные станции сети соединены в кольцо непосредственными связями. Такие связи называются магистральными (trunk cable). Обычно связи такого рода используются для соединения концентраторов друг с другом для образования общего кольца. Порты концентраторов, предназначенные для такого соединения, называются портами Ring-In и Ring-Out.
Для предотвращения влияния отказавшей или отключенной станции на работу кольца станции подключаются к магистрали кольца через специальные устройства, называемые устройствами подключения к магистрали (Trunk Coupling Unit, TCU). В функции такого устройства входит образование обходного пути, исключающего заход магистрали в MAC-узел станции при ее отключении или отказе. Обычно для этих целей в TCU используются реле, которые подпитываются постоянным током во время нормальной работы. При пропадании тока подпитки контакты реле переключаются и образуют обходной путь, исключая станцию.
При подключении станции в кольцо через концентратор, устройства TCU встраивают в порты концентратора.
Максимальное количество станций в одном кольце - 250.
Кроме экранированной витой пары существуют сетевые адаптеры и концентраторы Token Ring, поддерживающие неэкранированную витую пару и оптоволокно.
Форматы кадров Token Ring
В Token Ring существует три различных формата кадров:
; ; .
Маркер
Кадр маркера состоит из трех полей, каждое длиной в один байт.
Поле начального ограничителя появляется в начале маркера, а также в начале любого кадра, проходящего по сети. Поле состоит из уникальной серии электрических импульсов, которые отличаются от тех импульсов, которыми кодируются единицы и нули в байтах данных. Поэтому начальный ограничитель нельзя спутать ни с какой битовой последовательностью. Поле контроля доступа. Разделяется на четыре элемента данных:
PPP T M RRR,
где PPP - биты приоритета, T - бит маркера, M - бит монитора, RRR - резервные биты.
Каждый кадр или маркер имеет приоритет, устанавливаемый битами приоритета (значение от 0 до 7, 7 - наивысший приоритет). Станция может воспользоваться маркером, если только она получила маркер с приоритетом, меньшим или равным, чем ее собственный. Сетевой адаптер станции, если ему не удалось захватить маркер, помещает свой приоритет в резервные биты маркера, но только в том случае, если записанный в резервных битах приоритет ниже его собственного. Эта станция будет иметь преимущественный доступ при последующем поступлении к ней маркера.
Схема использования приоритетного метода захвата маркера показана на рисунке 13. Сначала монитор помещает в поле текущего приоритета P максимальное значение приоритета, а поле резервного приоритета R обнуляется (маркер 7110). Маркер проходит по кольцу, в котором станции имеют текущие приоритеты 3, 6 и 4. Так как эти значения меньше, чем 7, то захватить маркер станции не могут, но они записывают свое значение приоритета в поле резервного приоритета, если их приоритет выше его текущего значения. В результате маркер возвращается к монитору со значением резервного приоритета R = 6. Монитор переписывает это значение в поле P, а значение резервного приоритета обнуляет, и снова отправляет маркер по кольцу. При этом обороте его захватывает станция с приоритетом 6 - наивысшим приоритетом в кольце в данный момент времени.
Бит маркера имеет значение 0 для маркера и 1 для кадра.
Бит монитора устанавливается в 1 активным монитором и в 0 любой другой станцией, передающей маркер или кадр.
Если активный монитор видит маркер или кадр, содержащий бит монитора в 1, то активный монитор знает, что этот кадр или маркер уже однажды обошел кольцо и не был обработан станциями. Если это кадр, то он удаляется из кольца. Если это маркер, то активный монитор переписывает приоритет из резервных битов полученного маркера в поле приоритета. Поэтому при следующем проходе маркера по кольцу его захватит станция, имеющая наивысший приоритет.
Поле конечного ограничителя - последнее поле маркера. Так же, как и поле начального ограничителя, это поле содержит уникальную серию электрических импульсов, которые нельзя спутать с данными. Кроме отметки конца маркера это поле также содержит два подполя: бит промежуточного кадра и бит ошибки. Эти поля относятся больше к кадру данных, который мы и рассмотрим.

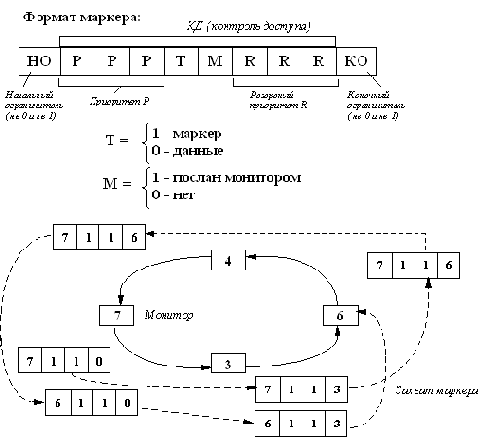

Рис. 13. Приоритеты в кольце Token Ring
Кадр данных
Кадр данных состоит из нескольких групп полей:
последовательность начала кадра; адрес получателя; адрес отправителя; данные; последовательность контроля кадра; последовательность конца кадра.
Кадр данных может переносить данные либо для управления кольцом (данные MAC-уровня), либо пользовательские данные (LLC-уровня). Стандарт Token Ring определяет 6 типов управляющих кадров MAC-уровня. Поле "последовательность начала кадра" определяет тип кадра (MAC или LLC) и, если он определен как MAC, то поле также указывает, какой из шести типов кадров представлен данным кадром.
Назначение этих шести типов кадров следующее.
Чтобы удостовериться, что ее адрес уникальный, станция посылает кадр "Тест дублирования адреса", когда впервые присоединяется к кольцу. Чтобы сообщить другим станциям, что он еще жив, активный монитор запускает кадр "Активный монитор существует" так часто, как только может. Кадр "Существует резервный монитор" отправляется любой станцией, не являющейся активным монитором. Резервный монитор отправляет "Маркеры заявки", когда подозревает, что активный монитор отказал.
Резервные мониторы затем договариваются между собой, какой из них станет новым активным монитором. Станция отправляет кадр "Сигнал" в случае возникновения серьезных сетевых проблем, таких как оборванный кабель, или при обнаружении станции, передающей кадры без ожидания маркера. Определяя, какая станция отправляет кадр сигнала, диагностирующая программа может локализовать проблему. Кадр "Очистка" отправляется после того, как произошла инициализация кольца, и новый активный монитор заявляет о себе.
Каждый кадр (MAC или LLC) начинается с "последовательности начала кадра", которая содержит три поля:
Начальный ограничитель, такой же, как и для маркера; Управление доступом, также совпадает для кадров и для маркеров; Контроль кадра - это однобайтовое поле, содержащее два подполя - тип кадра и идентификатор управления MAC: 2 бита типа кадра имеют значения 00 для кадров MAC и 01 для кадров LLC. Биты идентификатора управления MAC определяют тип кадра управления кольцом из приведенного выше списка 6-ти управляющих кадров MAC.
Адрес получателя (либо 2, либо 6 байтов). Первый бит определяет групповой или индивидуальный адрес как для 2-х байтовых, так и для 6-ти байтовых адресов. Второй бит в 6-ти байтовых адресах говорит, назначен адрес локально или глобально.
Адрес отправителя имеет тот же размер и формат, что и адрес получателя.
Поле данных кадра может содержать данные одного из описанных управляющих кадров MAC или запись пользовательских данных, предназначенных для (или получаемых от) протокола более высокого уровня, такого как IPX или NetBIOS. Это поле не имеет определенной максимальной длины, хотя существуют практические ограничения на его размер, основанные на временных требованиях к тому, как долго некоторая станция может управлять кольцом.
Последовательность контроля кадра - используется для обнаружения ошибок, состоит из четырех байтов остатка циклически избыточной контрольной суммы, вычисляемой по алгоритму CRC-32, осуществляющему циклическое суммирование по модулю 32.
Последовательность конца кадра состоит из двух полей: конечный ограничитель и статус кадра.
Конечный ограничитель в кадре данных имеет дополнительное значение по сравнению с маркером. Кроме уникальной последовательности электрических импульсов он содержит два однобитовых поля: бит промежуточного кадра и бит обнаружения ошибки. Бит промежуточного кадра устанавливается в 1, если этот кадр является частью многокадровой передачи, или в 0 для последнего или единственного кадра. Бит обнаружения ошибки первоначально установлен в 0; каждая станция, через которую передается кадр, проверяет его на ошибки (по коду CRC) и устанавливает бит обнаружения ошибки в 1, если она выявлена. Очередная станция, которая видит уже установленный бит обнаружения ошибки, должна просто передать кадр. Исходная станция заметит, что возникла ошибка, и повторит передачу кадра.
Статус кадра имеет длину 1 байт и содержит 4 резервных бита и два подполя: бит распознавания адреса и бит копирования кадра. Так как это поле не сопровождается вычисляемой суммой CRC, то используемые биты дублируются в байте. Когда кадр создается, передающая станция устанавливает бит распознавания адреса в 0; получающая станция устанавливает бит в 1, чтобы сообщить, что она опознала адрес получателя. Бит копирования кадра также вначале установлен в 0, но устанавливается в 1 получающей станцией (станцией назначения), когда она копирует содержимое кадра в собственную память (другими словами, когда она реально получает данные). Данные копируются (и бит устанавливается), если только кадр получен без ошибок. Если кадр возвращается с обоими установленными битами, исходная станция знает, что произошло успешное получение. Если бит распознавания адреса не установлен во время получения кадра, это означает, что станция назначения больше не присутствует в сети (возможно, вследствие неполадок). Возможна другая ситуация, когда адрес получателя опознается, но бит копирования кадра не установлен. Это говорит исходной станции, что кадр был искажен во время передачи (бит обнаружения ошибки в конечном ограничителе также будет установлен).Если оба бита опознавания адреса и копирования кадра установлены, и бит обнаружения ошибки также установлен, то исходная станция знает, что ошибка случилась после того, как этот кадр был корректно получен.
Маркерный метод доступа к разделяемой среде
В сетях с маркерным методом доступа право на доступ к среде передается циклически от станции к станции по логическому кольцу. Кольцо образуется отрезками кабеля, соединяющими соседние станции. Таким образом, каждая станция связана со своей предшествующей и последующей станцией и может непосредственно обмениваться данными только с ними. Для обеспечения доступа станций к физической среде по кольцу циркулирует кадр специального формата и назначения - маркер (токен).
Получив маркер, станция анализирует его, при необходимости модифицирует и при отсутствии у нее данных для передачи обеспечивает его продвижение к следующей станции. Станция, которая имеет данные для передачи, при получении маркера изымает его из кольца, что дает ей право доступа к физической среде и передачи своих данных. Затем эта станция выдает в кольцо кадр данных установленного формата последовательно по битам. Переданные данные проходят по кольцу всегда в одном направлении от одной станции к другой.
При поступлении кадра данных к одной или нескольким станциям, эти станции копируют для себя этот кадр и вставляют в этот кадр подтверждение приема. Станция, выдавшая кадр данных в кольцо, при обратном его получении с подтверждением приема изымает этот кадр из кольца и выдает новый маркер для обеспечения возможности другим станциям сети передавать данные.
На рисунке 12 описанный алгоритм доступа к среде иллюстрируется временной диаграммой. Здесь показана передача пакета А в кольце, состоящем из 6 станций, от станции 1 к станции 3.

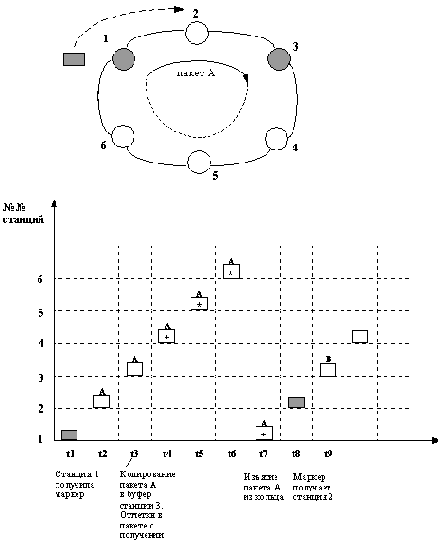

Рис. 12. Принцип маркерного доступа
Время удержания одной станцией маркера ограничивается тайм-аутом удержания маркера, после истечение которого станция обязана передать маркер далее по кольцу.
В сетях Token Ring 16 Мб/с используется также несколько другой алгоритм доступа к кольцу, называемый алгоритмом раннего освобождения маркера (Early Token Release). В соответствии с ним станция передает маркер доступа следующей станции сразу же после окончания передачи последнего бита кадра, не дожидаясь возвращения по кольцу этого кадра с битом подтверждения приема.
Основные характеристики стандарта Token Ring
Сети стандарта Token Ring, также как и сети Ethernet, используют разделяемую среду передачи данных, которая состоит из отрезков кабеля, соединяющих все станции сети в кольцо. Кольцо рассматривается как общий разделяемый ресурс, и для доступа к нему используется не случайный алгоритм, как в сетях Ethernet, а детерминированный, основанный на передаче станциями права на использование кольца в определенном порядке. Право на использование кольца передается с помощью кадра специального формата, называемого маркером или токеном.
Стандарт Token Ring был принят комитетом 802.5 в 1985 году. В это же время компания IBM приняла стандарт Token Ring в качестве своей основной сетевой технологии. В настоящее время именно компания IBM является основным законодателем моды технологии Token Ring, производя около 60% сетевых адаптеров этой технологии.
Сети Token Ring работают с двумя битовыми скоростями - 4 Мб/с и 16 Мб/с. Первая скорость определена в стандарте 802.5, а вторая является новым стандартом де-факто, появившимся в результате развития технологии Token Ring. Смешение станций, работающих на различных скоростях, в одном кольце не допускается.
Сети Token Ring, работающие со скоростью 16 Мб/с, имеют и некоторые усовершенствования в алгоритме доступа по сравнению со стандартом 4 Мб/с.
Прерывающая последовательность
Состоит из двух байтов, содержащих начальный ограничитель и конечный ограничитель. Прерывающая последовательность может появиться в любом месте потока битов и сигнализирует о том, что текущая передача кадра или маркера отменяется.
Как видно из описания процедур обмена данными, в сети Token Ring на уровнях MAC и LLC применяются процедуры без установления связи, но с подтверждением получения кадров.
Автопереговорный процесс
Спецификации PHY TX и PHY T4 поддерживают функцию Auto-negotiation, с помощью которой два взаимодействующих устройства PHY могут автоматически выбрать наиболее эффективный режим работы.
Описанная ниже схема Auto-negotiation является теперь стандартом технологии 100Base-T. До этого производители применяли различные собственные схемы автоматического определения скорости работы взаимодействующих портов, которые не были совместимы. Принятую в качестве стандарта схему Auto-negotiation предложила первоначально компания National Semiconductor под названием NWay.
Всего в настоящее время определено 5 различных режимов работы, которые могут поддерживать устройства PHY TX или PHY T4 на витых парах:
10Base-T - 2 пары категории 3; 10Base-T full-duplex - 2 пары категории 3; 100Base-TX - 2 пары категории 5 (или Type 1A STP); 100Base-TX full-duplex - 2 пары категории 5 (или Type 1A STP); 100Base-T4 - 4 пары категории 3.
Режим 10Base-T имеет самый низкий приоритет при переговорном процессе, а режим 100Base-T4 - самый высокий. Переговорный процесс происходит при включении питания устройства, а также может быть инициирован и в любой момент модулем управления.
Для организации переговорного процесса используются служебные сигналы проверки целостности линии технологии 10Base-T - link test pulses, если узел-партнер поддерживает только стандарт 10Base-T. Узлы, поддерживающие функцию Auto-negotiation, также используют существующую технологию сигналов проверки целостности линии, при этом они посылают пачки таких импульсов, инкапсулирующие информацию переговорного процесса Auto-negotiation. Такие пачки носят название Fast Link Pulse burst (FLP).
Устройство, начавшее процесс auto-negotiation, посылает своему партнеру пачку импульсов FLP, в котором содержится 8-битное слово, кодирующее предлагаемый режим взаимодействия, начиная с самого приоритетного, поддерживаемого данным узлом.
Если узел-партнер поддерживает функцию Auto-negotuiation и также может поддерживать предложенный режим, то он отвечает пачкой импульсов FLP, в которой подтверждает данный режим и на этом переговоры заканчиваются. Если же узел-партнер может поддерживать менее приоритетный режим, то он указывает его в ответе и этот режим выбирается в качестве рабочего. Таким образом, всегда выбирается наиболее приоритетный общий режим узлов.
Узел, который поддерживает только технологию 10Base-T, каждые 16 миллисекунд посылает импульсы для проверки целостности линии, связывающей его с соседним узлом. Такой узел не понимает запрос FLP, который делает ему узел с функцией Auto-negotiation, и продолжает посылать свои импульсы. Узел, получивший в ответ на запрос FLP только импульсы проверки целостности линии, понимает, что его партнер может работать только по стандарту 10Base-T и устанавливает этот режим работы и для себя.
Fast Ethernet как развитие классического Ethernet'а
Технология Fast Ethernet является эволюционным развитием классической технологии Ethernet. 10-Мегабитный Ethernet устраивал большинство пользователей на протяжении около 15 лет. Однако в начале 90-х годов начала ощущаться его недостаточная пропускная способность. Если для компьютеров на процессорах Intel 80286 или 80386 с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способность сегмента Ethernet составляла 1/8 или 1/32 канала "память - диск", то это хорошо согласовывалось с соотношением объемов локальных данных и внешних данных для компьютера. Теперь же у мощных клиентских станций с процессорами Pentium или Pentium PRO и шиной PCI (133 Мбайт/с) эта доля упала до 1/133, что явно недостаточно. Поэтому многие сегменты 10-Мегабитного Ethernet'а стали перегруженными, реакция серверов в них значительно упала, а частота возникновения коллизий существенно возросла, еще более снижая номинальную пропускную способность.
В 1992 году группа производителей сетевого оборудования, включая таких лидеров технологии Ethernet как SynOptics, 3Com и ряд других, образовали некоммерческое объединение Fast Ethernet Alliance для разработки стандарта на новую технологию, которая обобщила бы достижения отдельных компаний в области Ethernet-преемственного высокоскоростного стандарта. Новая технология получила название Fast Ethernet.
Одновременно были начаты работы в институте IEEE по стандартизации новой технологии - там была сформирована исследовательская группа для изучения технического потенциала высокоскоростных технологий. За период с конца 1992 года и по конец 1993 года группа IEEE изучила 100-Мегабитные решения, предложенные различными производителями. Наряду с предложениями Fast Ethernet Alliance группа рассмотрела также и другую высокоскоростную технологию, предложенную компаниями Hewlett-Packard и AT&T.
В центре дискуссий была проблема сохранения соревновательного метода доступа CSMA/CD. Предложение по Fast Ethernet'у сохраняло этот метод и тем самым обеспечивало преемственность и согласованность сетей 10Base-T и 100Base-T.
Коалиция HP и AT&T, которая имела поддержку гораздо меньшего числа производителей в сетевой индустрии, чем Fast Ethernet Alliance, предложила совершенно новый метод доступа, называемый Demand Priority. Он существенно менял картину поведения узлов в сети, поэтому не смог вписаться в технологию Ethernet и стандарт 802.3, и для его стандартизации был организован новый комитет IEEE 802.12.
В мае 1995 года комитет IEEE принял спецификацию Fast Ethernet в качестве стандарта 802.3u, который не является самостоятельным стандартом, а представляет собой дополнение к существующему стандарту 802.3 в виде глав с 21 по 30. Отличия Fast Ethernet от Ethernet сосредоточены на физическом уровне (рис. 15).
Более сложная структура физического уровня технологии Fast Ethernet вызвана тем, что в ней используется три варианта кабельных систем - оптоволокно, 2-х парная витая пара категории 5 и 4-х парная витая пара категории 3, причем по сравнению с вариантами физической реализации Ethernet (а их насчитывается шесть), здесь отличия каждого варианта от других глубже - меняется и количество проводников, и методы кодирования. А так как физические варианты Fast Ethernet создавались одновременно, а не эволюционно, как для сетей Ethernet, то имелась возможность детально определить те подуровни физического уровня, которые не изменяются от варианта к варианту, и остальные подуровни, специфические для каждого варианта.

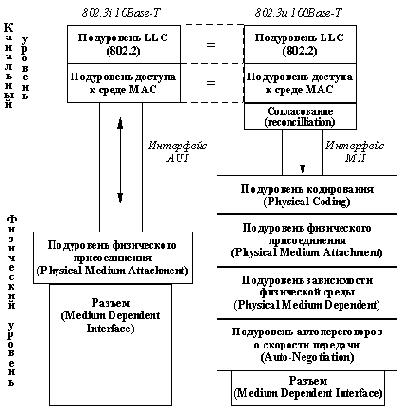

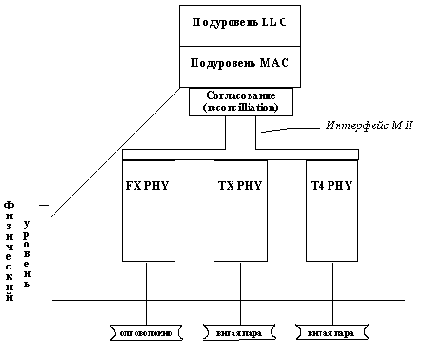

Рис. 15. Отличия стека протоколов 100Base-T от стека протоколов 10Base-T
Основными достоинствами технологии Fast Ethernet являются:
увеличение пропускной способности сегментов сети до 100 Мб/c; сохранение метода случайного доступа Ethernet; сохранение звездообразной топологии сетей и поддержка традиционных сред передачи данных - витой пары и оптоволоконного кабеля.
Указанные свойства позволяют осуществлять постепенный переход от сетей 10Base-T - наиболее популярного на сегодняшний день варианта Ethernet - к скоростным сетям, сохраняющим значительную преемственность с хорошо знакомой технологией: Fast Ethernet не требует коренного переобучения персонала и замены оборудования во всех узлах сети.
Официальный стандарт 100Base-T (802.3u) установил три различных спецификации для физического уровня (в терминах семиуровневой модели OSI) для поддержки следующих типов кабельных систем:
100Base-TX для двухпарного кабеля на неэкранированной витой паре UTP категории 5, или экранированной витой паре STP Type 1; 100Base-T4 для четырехпарного кабеля на неэкранированной витой паре UTP категории 3, 4 или 5; 100Base-FX для многомодового оптоволоконного кабеля.
Физический уровень 100Base-FX - многомодовое оптоволокно
Физический уровень PHY ответственен за прием данных в параллельной форме от MAC-подуровня, трансляцию их в один (TX или FX) или три последовательных потока бит с возможностью побитной синхронизации и передачу их через разъем на кабель. Аналогично, на приемном узле уровень PHY должен принимать сигналы по кабелю, определять моменты синхронизации бит, извлекать биты из физических сигналов, преобразовывать их в параллельную форму и передавать подуровню MAC.
Структура физического уровня 100Base-FX представлена на рисунке 22.
Рис. 22. Физический уровень PHY FX
Эта спецификация определяет работу протокола Fast Ethernet по многомодовому оптоволокну в полудуплексном и полнодуплексном режимах на основе хорошо проверенной схемы кодирования и передачи оптических сигналов, использующейся уже на протяжении ряда лет в стандарте FDDI. Как и в стандарте FDDI, каждый узел соединяется с сетью двумя оптическими волокнами, идущими от приемника (Rx) и от передатчика (Tx).
Между спецификациями PHY FX и PHY TX есть много общего, поэтому общие для двух спецификаций свойства будут даваться под обобщенным названием PHY FX/TX.
Физический уровень 100Base-T4 - четырехпарная витая пара
Спецификация PHY T4 была разработана для того, чтобы можно было использовать для высокоскоростного Ethernet'а имеющуюся проводку на витой паре категории 3. Эта спецификация использует все 4 пары кабеля для того, чтобы можно было повысить общую пропускную способность за счет одновременной передачи потоков бит по нескольким витым парам.
Структура физического уровня PHY T4 изображена на рисунке 28.
Вместо кодирования 4B/5В в этом методе используется кодирование 8B/6T. Каждые 8 бит информации MAC-уровня кодируются 6-ю троичными цифрами (ternary symbols), то есть цифрами, имеющими три состояния. Каждая троичная цифра имеет длительность 40 наносекунд. Группа из 6-ти троичных цифр затем передается на одну из трех передающих витых пар, независимо и последовательно. Четвертая пара всегда используется для прослушивания несущей частоты в целях обнаружения коллизии. Скорость передачи данных по каждой из трех передающих пар равна 33.3 Мб/c, поэтому общая скорость протокола 100Base-T4 составляет 100 Мб/c. В то же время из-за принятого способа кодирования скорость изменения сигнала на каждой паре равна всего 25 Мбод, что и позволяет использовать витую пару категории 3.
Рис. 28. Физический уровень PHY T4
На рисунке 29 показано соединение порта MDI сетевого адаптера 100Base-T4 с портом MDI-X повторителя. Из рисунка видно, пара 1-2 всегда используется для передачи данных от порта MDI к порту MDI-X, пара 3-6 всегда используется для приема данных портом MDI от порта MDI-X, а пары 4-5 и 7-8 являются двунаправленными и используются и для приема, и для передачи, в зависимости от потребности.
Рис. 29. Соединение узлов по спецификации PHY T4
Физический уровень 100Base-TХ - двухпарная витая пара
Структура физического уровня спецификации PHY TX представлена на рисунке 26.
Основные отличия от спецификации PHY FX - использование метода MLT-3 для передачи сигналов 5-битовых порций кода 4В/5B по витой паре, а также наличие функции автопереговоров (Auto-negotiation) для выбора режима работы порта.

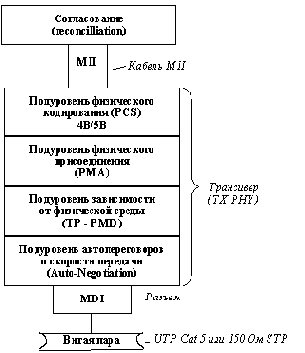

Рис. 26. Структура физического уровня PHY TX
Метод MLT-3 использует потенциальные сигналы двух полярностей для представления 5-битовых порций информации (рис. 27).

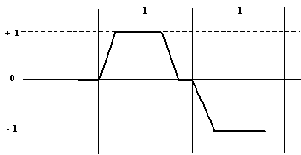

Рис. 27. Метод кодирования MLT-3
Кроме использования метода MLT-3, спецификация PHY TX отличается от спецификации PHY FX тем, что в ней используется пара шифратор-дешифратор (scrambler/descrambler), как это определено в спецификации ANSI TP-PMD. Шифратор принимает 5-битовые порции данных от подуровня PCS, выполняющего кодирование 4B/5B, и зашифровывает сигналы перед передачей на подуровень MLT-3 таким образом, чтобы равномерно распределить энергию сигнала по всему частотному спектру - это уменьшает электромагнитное излучение кабеля.
Форматы кадров технологии Fast Ethernet
Форматы кадров технологии Fast Ethernet не отличаются от форматов кадров технологий 10-Мегабитного Ethernet'a. На рисунке 17 приведен формат MAC-кадра Ethernet, а также временные параметры его передачи по сети для скорости 10 Мб/с и для скорости 100 Мб/с.
В кадрах стандарта Ethernet-II (или Ethernet DIX), опубликованного компаниями Xerox, Intel и Digital еще до появления стандарта IEEE 802.3, вместо двухбайтового поля L (длина поля данных) используется двухбайтовое поле T (тип кадра). Значение поля типа кадра всегда больше 1518 байт, что позволяет легко различить эти два разных формата кадров Ethernet DIX и IEEE 802.3.
Все времена передачи кадров Fast Ethernet в 10 раз меньше соответствующих времен технологии 10-Мегабитного Ethernet'а: межбитовый интервал составляет 10 нс вместо 100 нс, а межкадровый интервал - 0.96 мкс вместо 9.6 мкс соответственно.

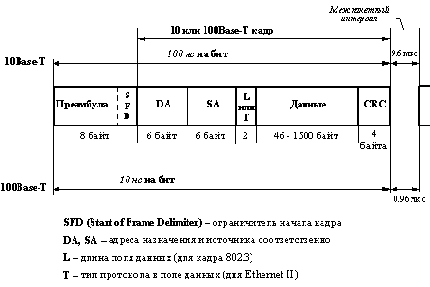

Рис. 17. Формат MAC-кадра и времена его передачи
Интерфейс MII
Существует два варианта реализации интерфейса MII: внутренний и внешний.
При внутреннем варианте микросхема, реализующая подуровни MAC и согласования, с помощью интереса MII соединяется с микросхемой трансивера внутри одного и того же конструктива, например, платы сетевого адаптера или модуля маршрутизатора (рис. 19). Микросхема трансивера реализует все функции устройства PHY.

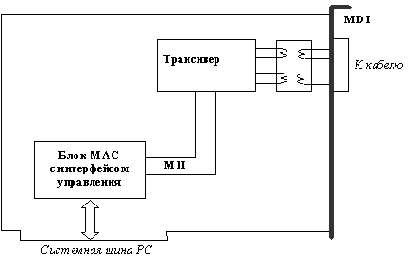

Рис. 19. Сетевой адаптер с внутренним интерфейсом MII
Внешний вариант соответствует случаю, когда трансивер вынесен в отдельное устройство и соединен кабелем MII через разъем MII с микросхемой MAC-подуровня (рис. 20). Разъем MII в отличие от разъема AUI имеет 40 контактов, максимальная длина кабеля MII составляет 1 метр. Сигналы, передаваемые по интерфейсу MII, имеют амплитуду 5 В.

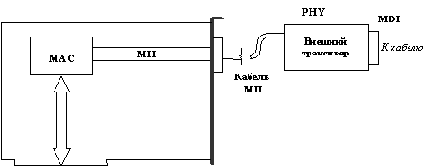

Рис. 20. Использование внешнего трансивера с интерфейсом MII
Интерфейс MII может использоваться не только для связи PHY с MAC, но и для соединения устройств PHY с микросхемой повторения сигналов в многопортовом повторителе-концентраторе (рис. 21).
Рис. 21. Повторитель со встроенными устройствами PHY
Метод доступа к среде CSMA/CD
Подуровни LLC и MAC в стандарте Fast Ethernet не претерпели изменений. Напомним кратко их функции.
Метод кодирования 4B/5B
10 Мб/с версии Ethernet используют манчестерское кодирование для представления данных при передаче по кабелю. Метод кодирования 4B/5B определен в стандарте FDDI, и он без изменений перенесен в спецификацию PHY FX/TX. При этом методе каждые 4 бита данных MAC-подуровня (называемых символами) представляются 5 битами. Использование избыточного бита позволяет применить потенциальные коды при представлении каждого из пяти бит в виде электрических или оптических импульсов. Потенциальные коды обладают по сравнению с манчестерскими кодами более узкой полосой спектра сигнала, а, следовательно, предъявляют меньшие требования к полосе пропускания кабеля. Однако, прямое использование потенциальных кодов для передачи исходных данных без избыточного бита невозможно из-за плохой самосинхронизации приемника и источника данных: при передаче длинной последовательности единиц или нулей в течение долгого времени сигнал не изменяется и приемник не может определить момент чтения очередного бита.
При использовании пяти бит для кодирования шестнадцати исходных 4-х битовых комбинаций, можно построить такую таблицу кодирования, в которой любой исходный 4-х битовый код представляется 5-ти битовым кодом с чередующимися нулями и единицами. Тем самым обеспечивается синхронизация приемника с передатчиком. Так как исходные биты MAC-подуровня должны передаваться со скоростью 100Мб/c, то наличие одного избыточного бита вынуждает передавать биты результирующего кода 4B/5B со скоростью 125 Мб/c, то есть межбитовое расстояние в устройстве PHY составляет 8 наносекунд.
Так как из 32 возможных комбинаций 5-битовых порций для кодирования порций исходных данных нужно только 16, то остальные 16 комбинаций в коде 4В/5B используются в служебных целях.
Наличие служебных символов позволило использовать в спецификациях FX/TX схему непрерывного обмена сигналами между передатчиком и приемником и при свободном состоянии среды, что отличает их от спецификации 10Base-T, когда незанятое состояние среды обозначается полным отсутствием на ней импульсов информации.
Для обозначения незанятого состояния среды используется служебный символ Idle (11111), который постоянно циркулирует между передатчиком и приемником, поддерживая их синхронизм и в периодах между передачами информации, а также позволяя контролировать физическое состояние линии (рис. 23).

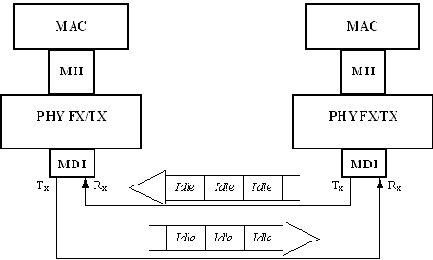

Рис. 23. Обмен символами Idle при незанятом состоянии среды
Существование запрещенных комбинаций символов позволяет отбраковывать ошибочные символы, что повышает устойчивость работы сетей с PHY FX/TX.
Для отделения кадра Ethernet от символов Idle используется комбинация символов Start Delimiter (пара символов JK), а после завершения кадра перед первым символом Idle вставляется символ T (рис. 24).

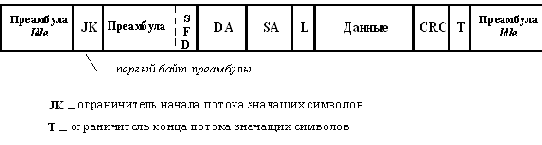

Рис. 24. Непрерывный поток данных спецификаций PHY FX/TX
Передача 5-битовых кодов по линии методом NRZI
После преобразования 4-битовых порций MAC-кодов в 5-битовые порции PHY их необходимо представить в виде оптических или электрических сигналов в кабеле, соединяющем узлы сети. Спецификации PHY FX и PHY TX используют для этого различные методы физического кодирования - NRZI и MLT-3 соответственно. Эти же методы определены в стандарте FDDI для передачи сигналов по оптоволокну (спецификация PMD) и витой паре (спецификация TP-PMD).
Рассмотрим метод NRZI - Non Return to Zero Invert to ones - метод без возврата к нулю с инвертированием для единиц. Этот метод представляет собой модификацию простого потенциального метода кодирования, называемого Non Return to Zero (NRZ), когда для представления 1 и 0 используются потенциалы двух уровней. В методе NRZI также используется два уровня потенциала сигнала, но потенциал, используемый для кодирования текущего бита зависит от потенциала, который использовался для кодирования предыдущего бита (так называемое, дифференциальное кодирование). Если текущий бит имеет значение 1, то текущий потенциал представляет собой инверсию потенциала предыдущего бита, независимо от его значения. Если же текущий бит имеет значение 0, то текущий потенциал повторяет предыдущий.
Из описания метода NRZI видно, что для обеспечения частых изменений сигнала, а значит и для поддержания самосинхронизации приемника, нужно исключить из кодов слишком длинные последовательности нулей. Коды 4B/5B построены так, что гарантируют не более трех нулей подряд при любом сочетании бит в исходной информации. На рисунке 25 приведен пример кодирования последовательности бит методами NRZ и NRZI.

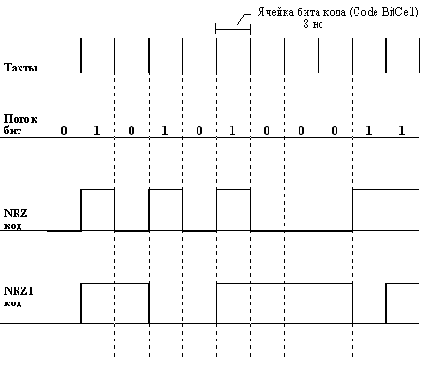

Рис. 2.25. Сравнение методов кодирования NRZ и NRZI
Основное преимущество NRZI кодирования по сравнению с NRZ кодированием в более надежном распознавании передаваемых 1 и 0 на линии в условиях помех.
Передача данных через MII
MII использует 4-битные порции данных для параллельной передачи их между MAC и PHY. Канал передачи данных от MAC к PHY образован 4-битной шиной данных, которая синхронизируется тактовым сигналом, генерируемым PHY, а также сигналом "Передача", генерируемым MAC-подуровнем.
Аналогично, канал передачи данных от PHY к MAC образован другой 4-битной шиной данных, которая синхронизируется тактовым сигналом и сигналом "Прием", которые генерируются PHY.
Если устройство PHY обнаружило ошибку в состоянии физической среды, то оно может передать сообщение об этом на подуровень MAC в виде сигнала "Ошибка приема" (receive error). MAC-подуровень (или повторитель) сообщают об ошибке устройству PHY с помощью сигнала "Ошибка передачи" (transmit error). Обычно, повторитель, получив от PHY какого-либо порта сигнал "Ошибка приема", передает на все устройства PHY остальных портов сигнал "Ошибка передачи".
В MII определена двухпроводная шина для обмена между MAC и PHY управляющей информацией. MAC-подуровень использует эту шину для передачи PHY данных о режиме его работы. PHY передает по этой шине информацию по запросу о статусе порта и линии. Данные о конфигурации, а также о состоянии порта и линии хранятся соответственно в двух регистрах: регистре управления (Control Register) и регистре статуса (Status Register).
Регистр управления используется для установки скорости работы порта, для указания, будет ли порт принимать участие в процессе автопереговоров о скорости линии, для задания режима работы порта - полудуплексный или полнодуплексный, и т.п. Функция автопереговоров (Auto-negotiation) позволяет двум устройствам, соединенным одной линией связи, автоматически, без вмешательства оператора, выбрать наиболее высокоскоростной режим работы, который будет поддерживается обоими устройствами.
Регистр статуса содержит информацию о действительном текущем режиме работы порта, в том числе и в том случае, когда режим выбран в результате проведения автопереговоров.
Регистр статуса может содержать данные об одном из следующих режимов:
100Base-T4; 100Base-TX full-duplex; 100Base-TX half-duplex; 10 Mb/s full-duplex; 10Mb/s half-duplex; ошибка на дальнем конце линии.
Подуровень LLC
обеспечивает интерфейс протокола Ethernet с протоколами вышележащих уровней, например, с IP или IPX. Кадр LLC, изображенный на рисунке 16, вкладывается в кадр MAC и позволяет за счет полей DSAP и SSAP идентифицировать адрес сервисов назначения и источника соответственно. Например, при вложении в кадр LLC пакета IPX, значения как DSAP, так и SSAP должны быть равны Е0. Поле управления кадра LLC позволяет реализовать процедуры обмена данными трех типов:
Процедура типа 1 определяет обмен данными без предварительного установления соединения и без повторной передачи кадров в случае обнаружения ошибочной ситуации, то есть является процедурой дейтаграммного типа. Поле управления для этого типа процедур имеет значение 03, что определяет все кадры как ненумерованные. Процедура типа 2 определяет режим обмена с установлением соединений, нумерацией кадров, управлением потоком кадров и повторной передачей ошибочных кадров. В этом режиме протокол LLC аналогичен протоколу HDLC. Процедура типа 3 определяет режим передачи данных без установления соединения, но с получением подтверждения о доставке информационного кадра адресату.
Рис. 16. Формат кадра LLC с расширением SNAP
Существует расширение формата кадра LLC, называемое SNAP (Subnetwork Access Protocol). В случае использования расширения SNAP в поля DSAP и SSAP записывается значение AA, тип кадра по-прежнему равен 03, а для обозначения типа протокола, вложенного в поле данных, используются следующие 4 байта, причем байты идентификатора организации (OUI) всегда равны 00 (за исключением протокола AppleTalk), а последний байт (TYPE) содержит идентификатор типа протокола (например, 0800 для IP).
Заголовки LLC или LLC/SNAP используются мостами и коммутаторами для трансляции протоколов канального уровня по стандарту IEEE 802.2H.
Подуровень MAC
ответственен за формирование кадра Ethernet, получение доступа к разделяемой среде передачи данных и за отправку с помощью физического уровня кадра по физической среде узлу назначения.
Разделяемая среда Ethernet, независимо от ее физической реализации (коаксиальный кабель, витая пара или оптоволокно с повторителями), в любой момент времени находится в одном из трех состояний - свободна, занята, коллизия. Состояние занятости соответствует нормальной передаче кадра одним из узлов сети. Состояние коллизии возникает при одновременной передаче кадров более, чем одним узлом сети.
MAC-подуровень каждого узла сети получает от физического уровня информацию о состоянии разделяемой среды. Если она свободна, и у MAC-подуровня имеется кадр для передачи, то он передает его через физический уровень в сеть. Физический уровень одновременно с побитной передачей кадра следит за состоянием среды. Если за время передачи кадра коллизия не возникла, то кадр считается переданным. Если же за это время коллизия была зафиксирована, то передача кадра прекращается, и в сеть выдается специальная последовательность из 32 бит (jam-последовательность), которая должна помочь однозначно распознать коллизию всеми узлами сети.
После фиксации коллизии MAC-подуровень делает случайную паузу, а затем вновь пытается передать данный кадр. Случайный характер паузы уменьшает вероятность одновременной попытки захвата разделяемой среды несколькими узлами при следующей попытке. Интервал, из которого выбирается случайная величина паузы, возрастает с каждой попыткой (до 10-ой), так что при большой загрузке сети и частом возникновении коллизий происходит притормаживание узлов. Максимальное число попыток передачи одного кадра - 16, после чего MAC-подуровень оставляет данный кадр и начинает передачу следующего кадра, поступившего с LLC-подуровня.
MAC-подуровень узла приемника, который получает биты кадра от своего физического уровня, проверяет поле адреса кадра, и если адрес совпадает с его собственным, то он копирует кадр в свой буфер. Затем он проверяет, не содержит ли кадр специфические ошибки: по контрольной сумме (FCS error), по максимально допустимому размеру кадра (jabber error), по минимально допустимому размеру кадра (runts), по неверно найденным границам байт (alignment error). Если кадр корректен, то его поле данных передается на LLC-подуровень, если нет - то отбрасывается.
Полнодуплексный режим работы
Узлы, поддерживающие спецификации PHY FX и PHY TX, могут работать в полнодуплексном режиме (full-duplex mode). В этом режиме не используется метод доступа к среде CSMA/CD и отсутствует понятие коллизий - каждый узел одновременно передает и принимает кадры данных по каналам Tx и Rx.
Полнодуплексная работа возможна только при соединения сетевого адаптера с коммутатором или же при непосредственном соединении коммутаторов.
При полнодуплексной работе стандарты 100Base-TX и 100Base-FX обеспечивают скорость обмена данными между узлами 200 Мб/с.
Полнодуплексный режим работы для сетей 100Base-T пока не принят комитетом IEEE в качестве стандарта. Тем не менее, многие производители выпускают как сетевые адаптеры, так и коммутаторы для этого режима. Из-за отсутствия стандарта эти продукты не обязательно корректно работают друг с другом.
В полнодуплексном режиме необходимо определить процедуры управления потоком кадров, так как без этого механизма возможны ситуации, когда буферы коммутатора переполнятся и он начнет терять кадры Ethernet, что всегда крайне нежелательно, так как восстановление информации будет осуществляться более медленными протоколами транспортного или прикладного уровней.
Ввиду отсутствия стандартов на полнодуплексные варианты Ethernet'a каждый производитель сам определяет способы управления потоком кадров в коммутаторах и сетевых адаптерах. Обычно, при заполнении буфера устройства до определенного предела, это устройство посылает передающему устройству сообщение о временном прекращении передачи (XOFF). При освобождении буфера посылается сообщение о возможности возобновить передачу (XON).
Правила построения сегментов Fast Ethernet при использовании повторителей класса I и класса II
Технология Fast Ethernet, как и все некоаксиальные варианты Ethernet'а рассчитана на подключение конечных узлов - компьютеров с соответствующими сетевыми адаптерами - к многопортовым концентраторам-повторителям или коммутаторам.
Правила корректного построения сегментов сетей Fast Ethernet включают:
ограничения на максимальные длины сегментов, соединяющих DTE c DTE; ограничения на максимальные длины сегментов, соединяющих DTE с портом повторителя; ограничения на максимальный диаметр сети; ограничения на максимальное число повторителей и максимальную длину сегмента, соединяющего повторители.
Рассмотрим вначале влияние ограничений длин сегментов DTE-DTE.
В качестве DTE (Data Terminal Equipment) может выступать любой источник кадров данных для сети: сетевой адаптер, порт моста, порт маршрутизатора, модуль управления сетью и другие подобные устройства. Порт повторителя не является DTE. В типичной конфигурации сети Fast Ethernet несколько DTE подключается к портам повторителя, образуя сеть звездообразной топологии.
Спецификация IEEE 802.3u определяет следующие максимальные значения сегментов DTE-DTE:
| Стандарт | Тип кабеля | Максимальная длина сегмента |
| 100Base-TX | Category 5 UTP | 100 метров |
| 100Base-FX | многомодовое оптоволокно 62.5/125 мкм | 412 метров (полудуплекс) 2 км (полный дуплекс) |
| 100Base-T4 | Category 3,4 или 5 UTP | 100 метров |
Остановимся подробнее на ограничениях, связанных с соединениями с повторителями.
Повторители Fast Ethernet делятся на два класса.
Повторители класса I поддерживают все типы систем кодирования физического уровня: 100Base-TX/FX и 100Base-T4. Повторители класса II поддерживают только один тип системы кодирования физического уровня - 100Base-TX/FX или 100Base-T4.
В одном домене коллизий допускается наличие только одного повторителя класса I. Это связано с тем, что такой повторитель вносит большую задержку при распространении сигналов из-за необходимости трансляции различных систем сигнализации.
Максимальное число повторителей класса II в домене коллизий - 2, причем они должны быть соединены между собой кабелем не длиннее 5 метров.
Небольшое количество повторителей Fast Ethernet не является серьезным препятствием при построении сетей. Во-первых, наличие стековых повторителей снимает проблемы ограниченного числа портов - все каскадируемые повторители представляют собой один повторитель с достаточным числом портов - до нескольких сотен. Во-вторых, применение коммутаторов и маршрутизаторов делит сеть на несколько доменов коллизий, в каждом из которых обычно имеется не очень большое число станций.
В следующей таблице сведены правила построения сети на основе повторителе класса I.
| Тип кабелей | Максимальный диаметр сети | Максимальная длина сегмента |
| Только витая пара (TX) | 200 м | 100 м |
| Только оптоволокно (FX) | 272 м | 136 м |
| Несколько сегментов на витой паре и один на оптоволокне 260 м | 100 м (TX) | 160 м (FX) |
| Несколько сегментов на витой паре и несколько сегментов на оптоволокне 272 м | 100 м (TX) | 136 м (FX) |
Рис. 30. Примеры построения сети с помощью повторителей класса I
Спецификации физического уровня Fast Ethernet
Для технологии Fast Ethernet разработаны различные варианты физического уровня, отличающиеся не только типом кабеля и электрическими параметрами импульсов, как это сделано в технологии 10 Мб/с Ethernet, но и способом кодирования сигналов, и количеством используемых в кабеле проводников. Поэтому физический уровень Fast Ethernet имеет более сложную структуру, чем классический Ethernet. Эта структура представлена на рисунке 18.
Рис. 18. Структура физического уровня Fast Ethernet
Физический уровень состоит из трех подуровней:
Уровень согласования (reconciliation sublayer). Независимый от среды интерфейс (Media Independent Interface, MII). Устройство физического уровня (Physical layer device, PHY).
Устройство физического уровня (PHY) обеспечивает кодирование данных, поступающих от MAC-подуровня для передачи их по кабелю определенного типа, синхронизацию передаваемых по кабелю данных, а также прием и декодирование данных в узле-приемнике.
Интерфейс MII поддерживает независимый от используемой физической среды способ обмена данными между MAC-подуровнем и подуровнем PHY. Этот интерфейс аналогичен по назначению интерфейсу AUI классического Ethernet'а за исключением того, что интерфейс AUI располагался между подуровнем физического кодирования сигнала (для любых вариантов кабеля использовался одинаковый метод физического кодирования - манчестерский код) и подуровнем физического присоединения к среде, а интерфейс MII располагается между MAC-подуровнем и подуровнями кодирования сигнала, которых в стандарте Fast Ethernet три - FX, TX и T4.
Подуровень согласования нужен для того, чтобы согласовать работу подуровня MAC с интерфейсом MII.
